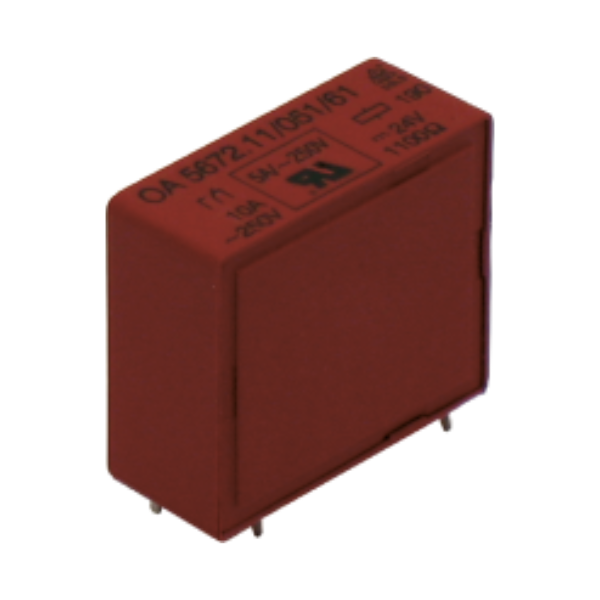

OA 5672 – Relay PCB dùng để điều khiển mạch điện trong hệ thống tự động
Relay PCB OA 5672 là thiết bị điều khiển mạch điện cơ bản. Được thiết kế để chuyển đổi trạng thái giữa nguồn điện thấp. Đồng thời, Nguồn điện cao hơn trong các hệ thống công nghiệp. Sản phẩm hoạt động ổn định ở nhiệt độ rộng từ -40°C đến +110°C. Phù hợp với môi trường làm việc khắc nghiệt. Với khả năng chịu dòng điện lên tới 10 A và áp suất điện lên tới 4 kV hiệu dụng. Thiết bị đảm bảo an toàn khi vận hành liên tục.
Mô tả và tính năng công nghệ của OA 5672
OA 5672 là loại relay monostabil, sử dụng trong các hệ thống điều khiển cơ bản. Thiết bị có cấu trúc nhỏ gọn, dễ lắp đặt. Với bề mặt chống löt giúp tăng độ bền khi tiếp xúc với nhiệt độ biến động. Bề mặt tiếp điểm bằng vật liệu AgNi hoặc AgSnO₂ đảm bảo độ dẫn điện tốt và chống oxy hóa. Cấu tạo với khoảng cách khe hở ít nhất 8 mm cho phép giảm nguy cơ ngắn mạch do giãn nở nhiệt hoặc va chạm cơ học.
Thông số kỹ thuật của OA 5672
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | OA 5672 |
| Dòng điện giới hạn Ith max.: | 10 A |
| Số lượng tiếp điểm: | 1 |
| Chất liệu tiếp điểm: | AgNi, AgSnO2 |
| Khoảng biến dạng không khí và kéo dài tiếp điểm – cuộn ≥: | 8 mm |
| Maße L x B x H : | 29 x 12 x 25,5 mm |
| Điện áp định mức: | DC 6 – 110 V |
| Điện áp kiểm tra (AC), tiếp điểm – cuộn: | ≥ 4 kV eff |
| Loại công tắc: | Một chiều ổn định |
| Loại cảm biến: | OA 5672 |
| Bảo vệ loại: | RT II (lötstraßenfest) |
| Khoảng điện áp UN: | 0,7 – 2,2 |
| Khoảng nhiệt độ (- / +): | -40 – 110 °C |
| Nhiệt độ hoạt động | Đối với nhiệt độ sử dụng lâu dài đến 110°C |
Ứng dụng trong công nghiệp của OA 5672
Trong hệ thống điều khiển động cơ: Dùng. Mục đích là bật/tắt nguồn điện cho động cơ chạy ở chế độ thường xuyên. Trong các mạch bảo vệ tự động: Phân tách dòng điện giữa trạng thái hoạt động và nghỉ. Điều này giúp tránh quá tải. Trong thiết bị điều khiển cảm biến: Kết nối tín hiệu từ cảm biến đến bộ phận chấp hành. Duy trì tính ổn định của chuỗi truyền thông.
Ưu điểm nổi bật của OA 5672
Thiết bị có độ dày nhỏ, phù hợp lắp đặt trong không gian hạn chế. Khả năng chịu nhiệt cao và độ bền về cơ học được chứng minh qua tiêu chuẩn RT II.
Kết luận về OA 5672
OA 5672 là giải pháp điều khiển mạch đơn giản nhưng hiệu quả. Đáp ứng nhu cầu sử dụng trong nhiều hệ thống công nghiệp yêu cầu độ tin cậy và khả năng chịu môi trường khắc nghiệt.
Mô tả ngắn: Thiết bị điều khiển mạch điện cơ bản, sử dụng trong hệ thống tự động công nghiệp. Chống chịu nhiệt độ rộng từ -40°C đến +110°C. Cấu trúc nhỏ gọn, dễ lắp đặt. Đảm bảo an toàn khi vận hành liên tục.
