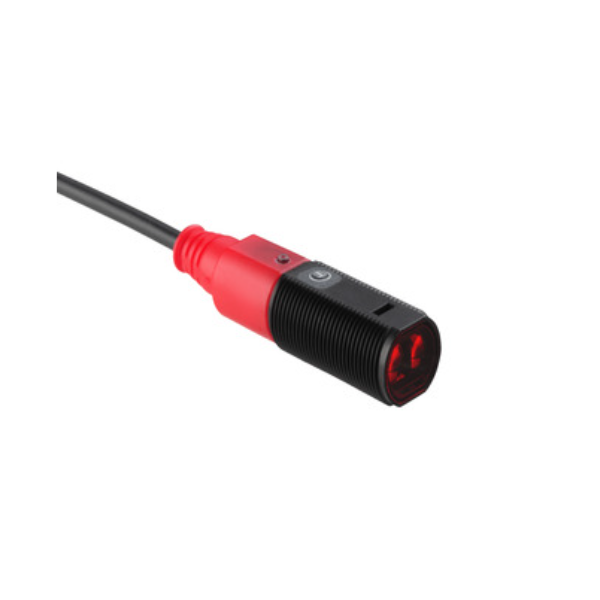

ET318B.3/2N 50122565 Cảm biến quang khuếch tán Leuze Vietnam
Hotline/Zalo: 0855 200 531 (Ms Vi)
Email: vi@jon-jul.com
ET318B.3/2N là cảm biến quang khuếch tán chuyên dụng dùng để phát hiện vật thể tại khoảng cách ngắn. Phù hợp với các hệ thống kiểm tra vị trí hoặc hiện diện trong môi trường công nghiệp. Sản phẩm hoạt động dựa trên nguyên lý phản xạ ánh sáng. Cấu hình này cho phép đo lường độ dày hoặc sự hiện diện của vật thể thông qua mức độ phản chiếu. Cảm biến này được thiết kế để hoạt động ổn định trong điều kiện thực tế. Đáp ứng yêu cầu về độ chính xác và độ bền cơ bản trong các quy trình tự động.
Mô tả và tính năng công nghệ của ET318B.3/2N
Cảm biến sử dụng nguồn LED đỏ (620 nm) phát ra tia sáng. Tạo tín hiệu bật/tắt theo trạng thái ánh sáng phản xạ từ bề mặt vật thể. Khi có vật thể nằm trong phạm vi. Lượng ánh sáng phản hồi đủ mạnh để kích hoạt đầu ra điện tử. Hệ thống hoạt động bằng chế độ bật/tắt (light/dark switching). Phản hồi nhanh trong vòng 1 ms và có khả năng chống đảo cực và chập mạch. Tín hiệu đầu ra là hai cổng chuyển mạch NPN. Cấu hình này cho phép kết nối trực tiếp với thiết bị điều khiển mà không cần bộ khuếch đại.
Thông số kỹ thuật của ET318B.3/2N
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | ET318B.3/2N |
| Dãy | 318B |
| Nguyên lý hoạt động | Nguyên lý phản xạ phân tán |
| Phạm vi hoạt động | Khoảng hoạt động được đảm bảo |
| Khoảng hoạt động, màu trắng 90% | 0.001 … 0.7 m |
| Khoảng hoạt động, màu xám 50% | 0.001 … 0.59 m |
| Khoảng hoạt động, màu xám 18% | 0.003 … 0.39 m |
| Khoảng hoạt động, màu đen 6% | 0.005 … 0.28 m |
| Giới hạn phạm vi hoạt động, màu trắng 90% | 0.001 … 1 m |
| Giới hạn khoảng hoạt động, màu xám 50% | 0.001 … 0.85 m |
| Giới hạn phạm vi hoạt động, màu xám 18% | 0.003 … 0.55 m |
| Giới hạn khoảng hoạt động | Phạm vi hoạt động điển hình |
| Nguồn sáng | LED, Màu đỏ |
| Bước sóng | 620 nm |
| Transmitted-signal shape | Tín hiệu xung |
| Nhóm LED | Nhóm được miễn (theo EN 62471) |
| Điện áp cung cấp UB | 10 … 30 V, DC, Bao gồm sóng dư |
| Sự dao động dư | 0 … 15 %, Từ UB |
| Open-circuit current | 0 … 20 mA |
| Số lượng đầu ra số | 2 Chiếc |
| Loại | Đầu ra số |
| Phần tử chuyển mạch | Transistor, NPN |
| Nguyên lý chuyển mạch | Tác động khi có sáng |
| Nguyên lý chuyển mạch | Tác động khi tối |
| Tần số chuyển mạch | 500 Hz |
| Thời gian đáp ứng | 1 ms |
| Thời gian trễ sẵn sàng | 300 ms |
| Số lượng kết nối | 1 Chi tiết |
| Chức năng | dấu hiệu OUT Nguồn điện |
Ứng dụng trong công nghiệp của ET318B.3/2N
Hệ thống có thể dùng để kiểm tra hiện diện vật thể tại các vị trí lắp đặt như van. Cửa tự động hoặc hệ thống phân phối. Ứng dụng phù hợp khi cần phát hiện vật thể ở khoảng cách ngắn. Với độ nhạy cao đối với bề mặt trắng đến tối. Trong dây chuyền sản xuất, cảm biến này giúp xác định trạng thái mở/closed của các bộ phận cơ khí mà không yêu cầu tiếp xúc.
Ưu điểm nổi bật của ET318B.3/2N
Sản phẩm hoạt động ổn định trong điều kiện môi trường thay đổi nhẹ. Ít bị ảnh hưởng bởi bụi hay độ ẩm. Thiết kế nhỏ gọn, dễ lắp đặt trên các bề mặt cố định. Tín hiệu phản hồi nhanh và rõ ràng. Hỗ trợ việc đưa ra quyết định điều khiển ngay lập tức trong quy trình vận hành.
Kết luận về ET318B.3/2N
Cảm biến quang khuếch tán này là giải pháp phù hợp cho các ứng dụng phát hiện vật thể đơn giản. Yêu cầu độ chính xác trung bình và khả năng lắp đặt nhanh. Dễ tích hợp vào hệ thống điều khiển hiện có mà không cần thiết bị phụ trợ phức tạp.
