HT3C/6G-M8 50137052 Cảm biến quang khuếch tán có xóa nền Leuze Vietnam
Hotline/Zalo: 0855 200 531 (Ms Vi)
Email: vi@jon-jul.com

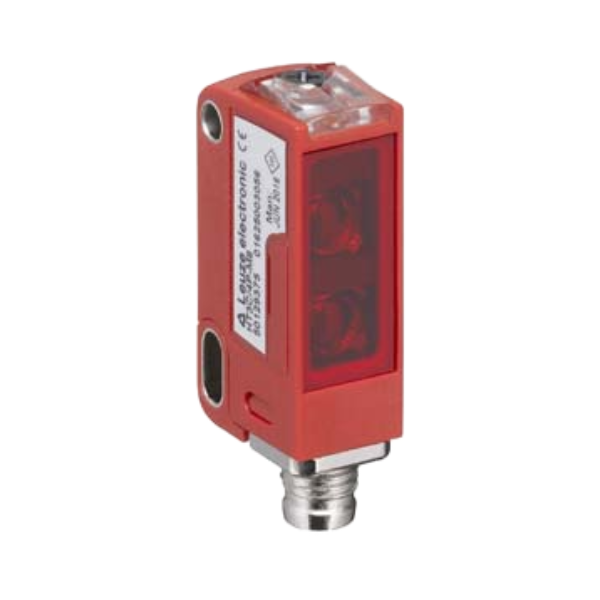

HT3C/6G-M8 là cảm biến quang khuếch tán có xóa nền. Thiết kế để phát hiện vật thể bằng cách đo phản xạ ánh sáng từ bề mặt vật thể. Đồng thời loại bỏ ảnh hưởng của nền do môi trường gây ra. Sản phẩm hoạt động ổn định trong điều kiện vận hành thực tế. Đặc biệt khi đối tượng có độ bóng hoặc độ tương phản thấp.
Mô tả và tính năng công nghệ của HT3C/6G-M8
Sản phẩm sử dụng nguyên lý phản xạ khuếch tán với khả năng xóa nền. Điều này giúp giảm sai số do sự thay đổi của nền ánh sáng. Cảm biến phát ra tia đèn đỏ tại bước sóng 633 nm. Tạo điểm chiếu hình vuông cố định ở khoảng cách 200 mm. Khi vật thể xuất hiện, tín hiệu được truyền qua mạch điện tử, kích hoạt đầu ra số. Hệ thống hỗ trợ bảo vệ ngắn mạch và đảo cực. Đảm bảo an toàn trong các hệ thống kết nối trực tiếp. Tín hiệu bật/tắt được thực hiện với tần số lên đến 1.000 Hz. Đáp ứng nhu cầu giám sát nhanh chóng trong dòng sản phẩm công nghiệp.
Thông số kỹ thuật của HT3C/6G-M8
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | HT3C/6G-M8 |
| Dãy | 3C |
| Black-white error | < 10% up to 220 mm |
| Phạm vi hoạt động | Khoảng hoạt động được đảm bảo |
| Khoảng hoạt động, màu trắng 90% | 0.005 … 0.45 m |
| Khoảng hoạt động, màu xám 18% | 0.01 … 0.34 m |
| Khoảng hoạt động, màu đen 6% | 0.015 … 0.22 m |
| Giới hạn khoảng hoạt động | 0.005 … 0.45 m (typical operating range) |
| Khoảng điều chỉnh | 15 … 450 mm |
| Đường đi tia | Tập trung |
| Nguồn sáng | LED, Màu đỏ |
| Bước sóng | 633 nm |
| Transmitted-signal shape | Tín hiệu xung |
| Nhóm LED | Nhóm được miễn (theo EN 62471) |
| Loại hình học điểm sáng | hình vuông |
| Tập trung | Cố định |
| Khoảng cách lấy nét | 200 mm |
| Hệ thống bảo vệ | Bảo vệ đảo cựcĐiện trở ngắn mạch được bảo vệ |
| Điện áp cung cấp UB | 10 … 30 V, DC, Bao gồm sóng dư |
| Sự dao động dư | 0 … 15 %, Từ UB |
| Open-circuit current | 0 … 15 mA |
| Số lượng đầu ra số | 2 Chiếc |
| Loại | Đầu ra số |
| Phần tử chuyển mạch | Transistor, kiểu Push-pull |
| Nguyên lý chuyển mạch | Chuyển mạch ánh sáng (PNP)/chuyển mạch tối (NPN) |
| Nguyên lý chuyển mạch | Chuyển mạch tối (PNP)/chuyển mạch ánh sáng (NPN) |
| Tần số chuyển mạch | 1,000 Hz |
| Thời gian đáp ứng | 0.5 ms |
| Thời gian trễ sẵn sàng | 300 ms |
| Sai lệch phản hồi | 166 µs |
Ứng dụng trong công nghiệp của HT3C/6G-M8
Hệ thống này phù hợp để kiểm tra hiện diện vật thể trên băng chuyền. Trong các hệ thống đóng gói hoặc phân phối tự động. – Phát hiện vật thể nhỏ, như tấm bìa hoặc hộp nhựa, khi bề mặt có độ bóng thấp. – Dùng trong các dây chuyền sản xuất nơi điều kiện ánh sáng không ổn định. – Ứng dụng tại các khu vực cần độ nhạy cao. Nhưng không yêu cầu độ chính xác tuyệt đối về vị trí.
Ưu điểm nổi bật của HT3C/6G-M8
Sai số màu đen-trắng dưới 10% cho khoảng cách tới 220 mm giúp giảm lỗi phát hiện do độ bóng bề mặt. Việc loại bỏ nền hiệu quả giúp thiết bị hoạt động ổn định trong môi trường ánh sáng biến đổi. Cảm biến có khả năng thích nghi với nhiều loại vật liệu khác nhau mà không cần thay đổi cấu hình.
Kết luận về HT3C/6G-M8
HT3C/6G-M8 là giải pháp cảm biến quang hiệu quả. Tối ưu cho các ứng dụng giám sát hiện diện vật thể trong điều kiện thực tế. Sản phẩm đáp ứng đầy đủ nhu cầu về độ chính xác. Đồng thời, Độ tin cậy trong hệ thống công nghiệp thông thường.
Mô tả ngắn: Cảm biến quang khuếch tán có xóa nền. Hoạt động ổn định trong điều kiện ánh sáng thay đổi. Tích hợp công nghệ lọc nền, phù hợp với các dòng sản phẩm cần phát hiện vật thể nhỏ và độ bóng thấp.
