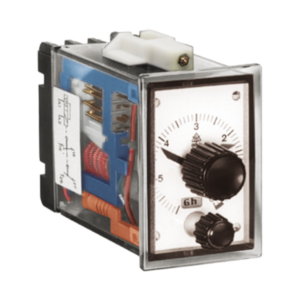

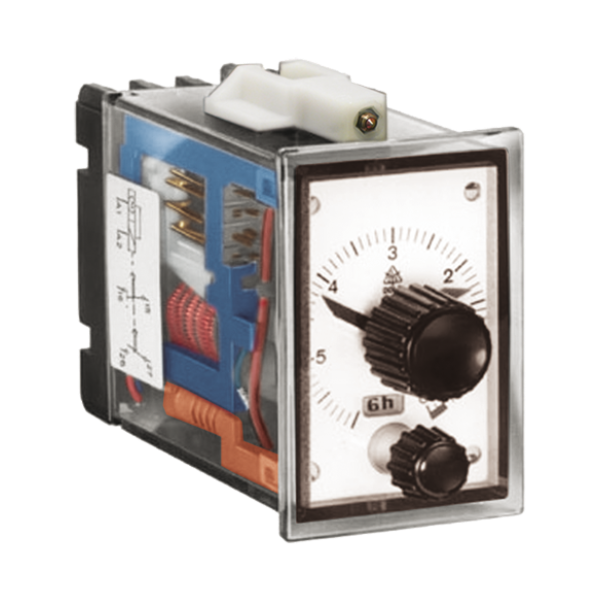

EC 7616 – Relay thời gian trễ mở dành cho hệ thống điều khiển công nghiệp Sản phẩm EC 7616 là loại relay thời gian trễ mở. Được thiết kế để tạo khoảng trễ khi khởi động các thiết bị điện. Nó giúp hệ thống phản hồi chậm hơn với hành vi khởi động của máy móc. Như động cơ hoặc bộ phận điều khiển. Đảm bảo hoạt động ổn định trước khi đưa vào chế độ vận hành đầy đủ.
Mô tả và tính năng công nghệ của EC 7616
EC 7616 thuộc dòng MINITIMER của Dold, hoạt động theo nguyên lý trễ mở khi nguồn điện bật lên. Thiết bị có tiếp điểm một cặp C/O (circuit open). Cấu hình này cho phép mạch bật sau một khoảng thời gian cố định. Thời gian trễ có thể điều chỉnh bằng vặn tay trên mặt trước. Phù hợp với nhiều tình huống khởi động khác nhau. Sản phẩm đáp ứng tiêu chuẩn EN 61812-1 về an toàn điện. Hỗ trợ kiểm soát thời gian trong các hệ thống không yêu cầu độ chính xác cao nhưng cần sự ổn định về hành trình khởi động.
Thông số kỹ thuật của EC 7616
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | EC 7616 |
| Thiết kế hộp chứa: | Lắp trên bảng mặt trước |
| Điện áp định mức: | AC |
| Các tiếp điểm ra: | 1 tiếp điểm C/O |
| Chức năng thời gian: | On-delay |
| Khoảng thời gian: | 0,15 s – 60 h |
| Chiều rộng: | 48 mm |
| Loại: | EC 7616 |
| Độ chính xác | Độ chính xác lặp lại ≤ ± 0.5 % (≤ ± 1 % cho các khoảng 3 s và 6 s) |
| Cấp bảo vệ | EF 7616: Mặt trước, chống nước phun, IP 65 |
| Mã hàng | 0002910 |
| Loại | EC7616.32/100 50/60HZ 42V 0,15S-30H |
Ứng dụng trong công nghiệp của EC 7616
Khởi động động cơ theo hành trình
Khi động cơ được nối điện, EC 7616 tạo khoảng trễ. Mục đích là hệ thống đạt nhiệt độ ổn định trước khi chạy đầy tải. Tránh hiện tượng quá tải đột ngột.
Kiểm soát thiết bị phụ thuộc thời gian
Sản phẩm dùng để kích hoạt các thiết bị như van. Bơm hoặc bộ lọc chỉ sau khi đạt điều kiện nhất định. Ví dụ sau khi hệ thống được khởi động hoàn toàn.
Làm trung gian cho hệ thống vận hành tự động
EC 7616 có thể kết nối với các mạch điều khiển. Mục đích là đảm bảo các bước vận hành diễn ra theo thứ tự đúng. Đặc biệt trong các dây chuyền sản xuất có nhiều bước khởi động liên tiếp.
Ưu điểm nổi bật của EC 7616
Thiết bị dễ lắp đặt và điều chỉnh trực tiếp trên mặt trước, không cần thiết bị phụ trợ. Độ chính xác lặp lại trong phạm vi lớn (≤ ±0.5%) giúp hoạt động ổn định qua nhiều chu kỳ. Bề mặt trước chống nước tia (IP 65) phù hợp với môi trường công nghiệp có độ ẩm cao.
Kết luận về EC 7616
EC 7616 là lựa chọn phù hợp cho các ứng dụng điều khiển thời gian trễ ở mức độ đơn giản nhưng cần độ tin cậy cao trong hệ thống vận hành công nghiệp. Sản phẩm đáp ứng đầy đủ yêu cầu về chức năng. Đồng thời, An toàn điện trong điều kiện sử dụng thông thường.
