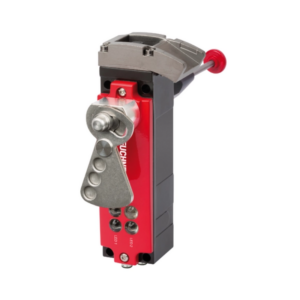

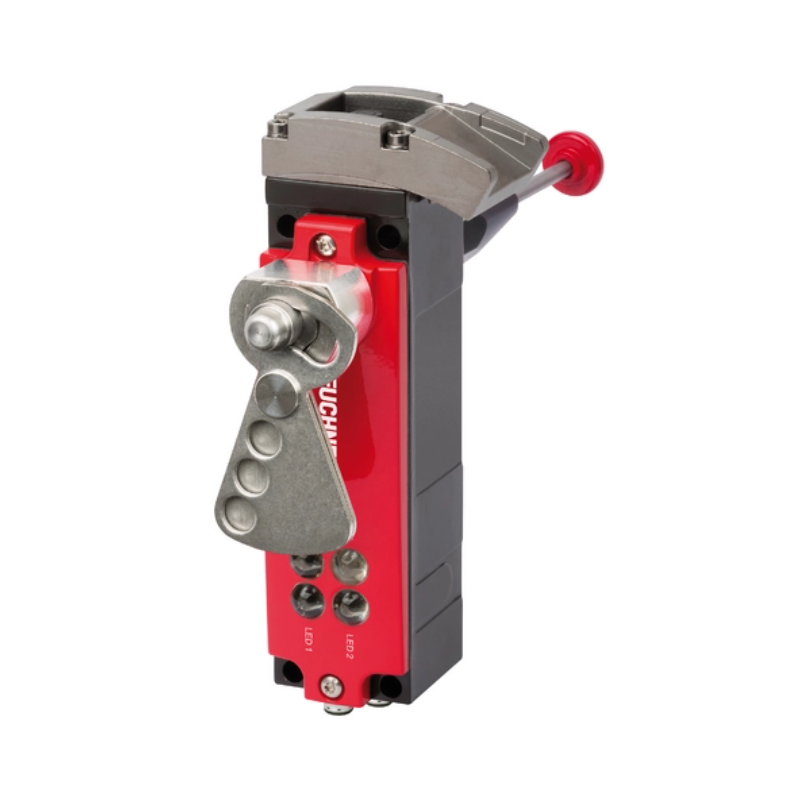

CET3-AP-CRA-AH-50F-SI-C2469 129541 Công tắc/cảm biến an toàn Euchner Vietnam
Hotline/Zalo: 0855 200 531 (Ms Vi)
Email: vi@jon-jul.com
CET3-AP-CRA-AH-50F-SI-C2469 là Công tắc/cảm biến an toàn của Euchner. Bài viết trình bày chức năng, dữ liệu kỹ thuật và phạm vi ứng dụng của sản phẩm.
Mô tả và tính năng công nghệ của CET3-AP-CRA-AH-50F-SI-C2469
Công tắc an toàn CET3-AP-CRA-AH-50F-SI-C2469 là thiết bị giám sát vị trí cửa. Hoạt động theo nguyên lý dòng điện kín. Khi cửa đóng chặt, hệ thống tạo dòng điện duy trì trạng thái khóa. Thiết bị phát hiện vị trí cửa thông qua hai đầu ra dạng van bán dẫn. Chống ngắn mạch và được điều chỉnh theo bước 90 độ. Mỗi bộ cảm biến có thể học nhận diện các bộ phận hành trình riêng biệt. Chỉ phản hồi với tác nhân đã được lập trình trước. Tính năng khóa cơ học với thanh thoát giúp đảm bảo an toàn khi vận hành. Đặc biệt trong môi trường cần kiểm soát nghiêm ngặt như nhà máy hoặc khu vực xử lý vật liệu nguy hiểm.
Thông số kỹ thuật của CET3-AP-CRA-AH-50F-SI-C2469
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | CET3-AP-CRA-AH-50F-SI-C2469 |
| ĐÈN LED TRẠNG THÁI | Status LED |
| DIA LED | Diagnostics LED |
| LED 1 rd | bật khi cuộn dây được cấp điện |
| LED 2 gn | bật khi cửa đóng |
| Độ chính xác lặp lại R | 10 % |
| ngoài (điện áp hoạt động UB) | 0.25 … 8 A |
| ngoài (điện áp hoạt động của cuộn dây UCM) | 0.5 … 8 A |
| cơ cấu từ | 11 W |
| Dây nối | 30V DC, 2A |
| LED | 24 V DC -15% V DC … +10% V DC |
| UB | 24 V DC -15% … +15% chống cực ngược, điều chỉnh, dao động dư <5%, PELV |
| Yêu cầu bảo vệ EMC | Theo tiêu chuẩn EN IEC 60947-5-3 |
| DC-13 | 24V 200mA |
| thời gian hoạt động của cơ cấu từ | 100 % |
| Thời gian rủi ro theo EN 60947-5-3 | tối đa 400 ms |
| THEO TIÊU CHUẨN UL | 24 V DC, Loại 2 |
| Cấp độ an toàn | III |
| ICM | 450 mA |
| IB | 80 mA |
| thời gian xung kiểm tra | max. 0.3 ms |
| Bậc ô nhiễm (ngoài, theo tiêu chuẩn EN 60947-1) | 3 |
| Loại đầu ra | chuyển mạch p, chống chập ngắn |
| RA D | 0.8xUB … UB V DC |
| RA D | 1 … 50 mA |
| Thời gian chuyển đổi từ trạng thái | tối đa 700 ms |
| Loại đầu ra | 2 đầu ra bán dẫn, bật theo kiểu p, chống chập ngắn |
| HIGH U(OA,OB) | UB-1.5V … UB V DC |
| U(OA,OB) THẤP | 0 … 1 V DC |
Ứng dụng trong công nghiệp của CET3-AP-CRA-AH-50F-SI-C2469
Đây là thiết bị phù hợp cho các hệ thống cửa tự động trong dây chuyền sản xuất.
Cửa trục hoặc cửa nâng hạ trong khu vực xử lý vật liệu
Cảm biến giám sát vị trí cửa để ngăn việc vận hành khi cửa không đóng hoàn toàn.
Kết nối trực tiếp với hệ thống điều khiển phân tán
Thiết bị hỗ trợ kết nối nhanh với các mô-đun IO như ET200pro (Siemens). MVK (Murr) hay EP1957 (Beckhoff) thông qua đầu nối M12.
Hệ thống kiểm soát an toàn theo tiêu chuẩn quốc tế
Tính năng đáp ứng EN 60947-5-3, đảm bảo thời gian phản hồi tối đa 400ms và. Thiết bị hoạt động ổn định dưới điều kiện môi trường công nghiệp.
Ưu điểm nổi bật của CET3-AP-CRA-AH-50F-SI-C2469
Khả năng học tập tác nhân giúp giảm sai sót khi lắp đặt. Đầu ra chống ngắn mạch và độ chính xác cao trong việc phát hiện vị trí cửa. Thiết bị có thể điều chỉnh góc mở cửa theo từng bước 90 độ. Phù hợp với nhiều loại cấu trúc cửa khác nhau. Cấu hình đơn giản, dễ dàng tích hợp vào hệ thống điều khiển hiện tại mà không cần thay đổi phần cứng lớn.
Kết luận về CET3-AP-CRA-AH-50F-SI-C2469
Thiết bị đóng vai trò trung tâm trong việc đảm bảo an toàn cho các hệ thống cửa tự động. Với khả năng giám sát chính xác và kết nối nhanh với hệ thống điều khiển. Nó hỗ trợ vận hành liên tục mà vẫn tuân thủ tiêu chuẩn kỹ thuật quốc tế.
Mô tả ngắn: Thiết bị giám sát vị trí cửa, hoạt động theo nguyên lý dòng điện kín. Phù hợp với các hệ thống cửa tự động trong nhà máy. Đồng thời, Khu vực xử lý vật liệu nguy hiểm. Có khả năng học tác nhân và điều chỉnh góc mở cửa theo từng bước 90 độ. Kết nối trực tiếp với mô-đun IO phân tán của Siemens, Murr, Beckhoff. Đáp ứng tiêu chuẩn EN 60947-5-3 về thời gian phản hồi và độ ổn định.
