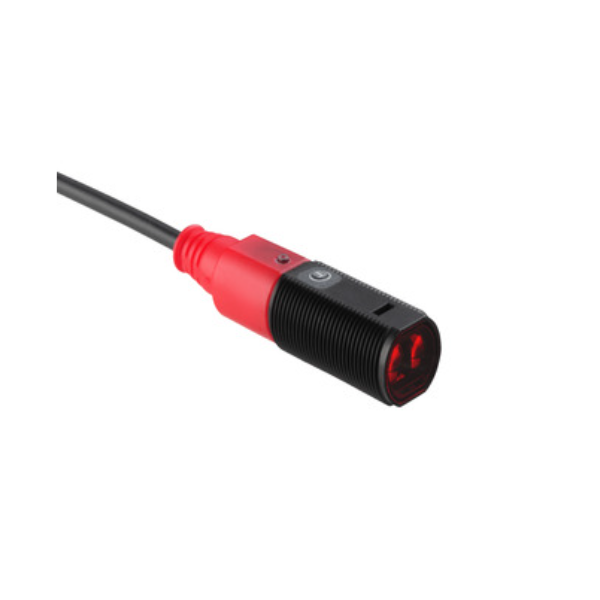

FT318B.3/2N 50122557 Cảm biến quang khuếch tán Leuze Vietnam
Hotline/Zalo: 0855 200 531 (Ms Vi)
Email: vi@jon-jul.com
FT318B.3/2N là cảm biến quang khuếch tán chuyên dụng dùng. Mục đích là phát hiện độ dày vật liệu bằng cách đo mức phản xạ ánh sáng từ bề mặt. Thiết bị hoạt động dựa trên nguyên lý khuếch tán. Điều này giúp ổn định trong điều kiện môi trường thay đổi như bụi bẩn hoặc độ ẩm cao. Cảm biến này được thiết kế cho các ứng dụng cần độ chính xác cao. Đặc biệt khi xử lý vật liệu có màu sắc hoặc bề mặt không đồng đều.
Mô tả và tính năng công nghệ của FT318B.3/2N
Cảm biến sử dụng LED đỏ ở bước sóng 620 nm để phát ra tín hiệu. Phản xạ qua bề mặt vật liệu rồi được cảm biến thu nhận. Dữ liệu được xử lý theo dạng xung (pulsed). Với thời gian đáp ứng chỉ 1 ms. Đồng thời, Độ trễ sẵn sàng 300 ms – phù hợp với dòng sản phẩm yêu cầu tốc độ phản hồi nhanh. Hệ thống có bảo vệ ngắn mạch và đảo cực. Đảm bảo an toàn khi lắp đặt trong hệ thống điện phức tạp. Tín hiệu đầu ra là đầu ra số NPN. Cấu hình này cho phép kết nối dễ dàng với bộ điều khiển logic hoặc hệ thống kiểm tra tự động.
Thông số kỹ thuật của FT318B.3/2N
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | FT318B.3/2N |
| Dãy | 318B |
| Nguyên lý hoạt động | Nguyên lý phản xạ phân tán |
| Phạm vi hoạt động | Khoảng hoạt động được đảm bảo |
| Khoảng hoạt động, màu trắng 90% | 0.001 … 0.215 m |
| Khoảng hoạt động, màu xám 50% | 0.001 … 0.19 m |
| Khoảng hoạt động, màu xám 18% | 0.003 … 0.15 m |
| Khoảng hoạt động, màu đen 6% | 0.003 … 0.125 m |
| Giới hạn phạm vi hoạt động, màu trắng 90% | 0.001 … 0.28 m |
| Giới hạn khoảng hoạt động, màu xám 50% | 0.001 … 0.245 m |
| Giới hạn phạm vi hoạt động, màu xám 18% | 0.003 … 0.19 m |
| Giới hạn khoảng hoạt động | Phạm vi hoạt động điển hình |
| Nguồn sáng | LED, Màu đỏ |
| Bước sóng | 620 nm |
| Transmitted-signal shape | Tín hiệu xung |
| Nhóm LED | Nhóm được miễn (theo EN 62471) |
| Điện áp cung cấp UB | 10 … 30 V, DC, Bao gồm sóng dư |
| Sự dao động dư | 0 … 15 %, Từ UB |
| Open-circuit current | 0 … 20 mA |
| Số lượng đầu ra số | 2 Chiếc |
| Loại | Đầu ra số |
| Phần tử chuyển mạch | Transistor, NPN |
| Nguyên lý chuyển mạch | Tác động khi có sáng |
| Nguyên lý chuyển mạch | Tác động khi tối |
| Tần số chuyển mạch | 500 Hz |
| Thời gian đáp ứng | 1 ms |
| Thời gian trễ sẵn sàng | 300 ms |
| Số lượng kết nối | 1 Chi tiết |
| Chức năng | dấu hiệu OUT Nguồn điện |
Ứng dụng trong công nghiệp của FT318B.3/2N
Hệ thống có thể dùng trong việc giám sát độ dày lớp sơn trên kim loại hoặc bề mặt nhựa. Trong ngành sản xuất bao bì, nó hỗ trợ kiểm tra độ mỏng của lớp phủ. Ở các dây chuyền đóng gói, cảm biến này giúp phát hiện sự thay đổi bề mặt do lỗi gia công. Ứng dụng phổ biến nhất là trong các nhà máy chế tạo vật liệu có bề mặt không đồng đều. Nơi cần đo lường chính xác mà không bị ảnh hưởng bởi màu sắc.
Ưu điểm nổi bật của FT318B.3/2N
Tính ổn định cao trong môi trường làm việc thực tế nhờ thiết kế chống nhiễu và bảo vệ điện. Độ nhạy phù hợp với nhiều loại vật liệu từ trắng đến đen. Thời gian phản hồi nhanh giúp giảm thời gian dừng sản xuất khi phát hiện lỗi. Tín hiệu đầu ra rõ ràng, dễ tích hợp vào hệ thống điều khiển hiện có.
Kết luận về FT318B.3/2N
Thiết bị mang lại giải pháp đáng tin cậy cho việc đo lường độ dày vật liệu trong điều kiện thực tế. Với khả năng hoạt động ổn định và cấu hình đơn giản. Nó phù hợp với nhiều dây chuyền sản xuất yêu cầu độ chính xác cao nhưng không cần thiết bị phức tạp.
