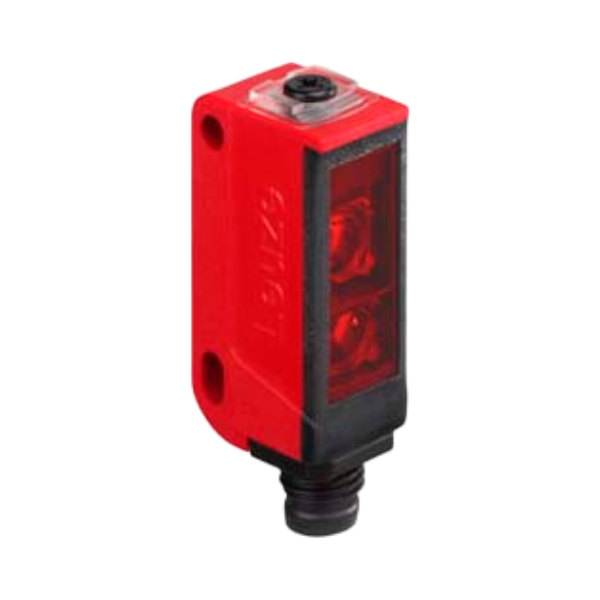

HRTR 3B/2.71 50128504 Cảm biến quang khuếch tán có xóa nền Leuze Vietnam
Hotline/Zalo: 0855 200 531 (Ms Vi)
Email: vi@jon-jul.com
HRTR 3B/2.71 là cảm biến quang khuếch tán có xóa nền. Được thiết kế để phát hiện vật thể bằng cách phản xạ ánh sáng từ bề mặt vật liệu mà không cần tiếp xúc. Loại cảm biến này hoạt động ổn định trong điều kiện môi trường công nghiệp thông thường. Thích hợp để giám sát các bước trong quy trình sản xuất như kiểm tra độ dày. Vị trí hoặc sự hiện diện của vật thể.
Mô tả và tính năng công nghệ
Cảm biến hoạt động trên nguyên lý phản xạ khuếch tán với khả năng loại bỏ nền tảng nhiễu. Ánh sáng đỏ tại bước sóng 620 nm được phát ra bởi hai LED. Tạo ra tín hiệu xung với tần số lên tới 1.000 Hz. Tín hiệu bật/tắt được truyền qua mạch transistor NPN. Cấu hình này cho phép kết nối trực tiếp với hệ thống điều khiển. Thiết bị phản ứng nhanh trong khoảng 0,5 ms. Phù hợp với các công đoạn yêu cầu tốc độ phản hồi cao. Cấu trúc hình chữ nhật giúp đảm bảo độ chính xác khi đo ở các góc nhìn khác nhau.
Thông số kỹ thuật của HRTR 3B/2.71
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | HRTR 3B/2.71 |
| Dãy | 3B |
| Nguyên lý hoạt động | Nguyên lý phản xạ phân tán với việc loại bỏ nền |
| Phạm vi hoạt động | 0.005 … 0.4 m (guaranteed operating range) |
| Giới hạn khoảng hoạt động | 0.005 … 0.4 m (typical operating range) |
| Đường đi tia | Phân tán |
| Nguồn sáng | LED, Màu đỏ |
| Bước sóng | 620 nm |
| Transmitted-signal shape | Tín hiệu xung |
| Nhóm LED | 2 |
| Loại hình học điểm sáng | Hình chữ nhật |
| Hệ thống bảo vệ | Bảo vệ đảo cựcĐiện trở ngắn mạch được bảo vệ |
| Điện áp cung cấp UB | 10 … 30 V, DC |
| Sự dao động dư | 0 … 15 %, Từ UB |
| Open-circuit current | 0 … 15 mA |
| Số lượng đầu ra số | 1 Chi tiết |
| Loại | Đầu ra số |
| Phần tử chuyển mạch | Transistor, NPN |
| Nguyên lý chuyển mạch | Tác động khi có sáng |
| Tần số chuyển mạch | 1,000 Hz |
| Thời gian đáp ứng | 0.5 ms |
| Thời gian trễ sẵn sàng | 300 ms |
| Số lượng kết nối | 1 Chi tiết |
| Chức năng | dấu hiệu OUT Nguồn điện |
| Loại kết nối | Dây dẫn |
| Chiều dài cáp | 2,000 mm |
| Vật liệu bọc | PUR |
| Màu dây | Đen |
| Số lượng dây dẫn | 4 dây |
| Tiết diện dây | 0.2 mm² |
| Kích thước (Rộng x Cao x Dài) | 11 mm x 32 mm x 17 mm |
Ứng dụng trong công nghiệp của cảm biến quang khuếch tán HRTR 3B/2.71
Giám sát hiện diện vật thể trong dây chuyền lắp ráp
Sử dụng để kiểm tra việc có vật thể đang nằm trong vùng cảm biến hay không. Ví dụ như kim loại hoặc sản phẩm giữa các bước xử lý.
Kiểm soát vị trí trong quy trình đóng gói
Phù hợp khi cần xác định vị trí của hộp hoặc tấm đệm trước khi đưa vào thiết bị vận chuyển.
Đảm bảo tính liên tục trong quá trình sản xuất
Tự động phát hiện sự mất mát vật liệu hoặc lỗi trong dòng sản xuất nhờ khả năng phản hồi nhanh và ổn định.
Ưu điểm nổi bật của HRTR 3B/2.71
Ít bị ảnh hưởng bởi môi trường xung quanh. Dễ dàng lắp đặt trên hệ thống tủ điều khiển, không yêu cầu vệ sinh hoặc bảo trì thường xuyên. Bảo vệ mạch khỏi ngắn mạch và đảo cực. Điều này giúp tăng độ tin cậy trong môi trường thực tế.
Kết luận về HRTR 3B/2.71
Cảm biến này là giải pháp phù hợp cho các công đoạn đòi hỏi độ chính xác cao và tốc độ phản hồi tốt. Đặc biệt trong các dây chuyền sản xuất tự động. Với cấu trúc nhỏ gọn và khả năng chống nhiễu. Nó đáp ứng nhu cầu kiểm soát chất lượng tại nhiều ngành công nghiệp khác nhau.
