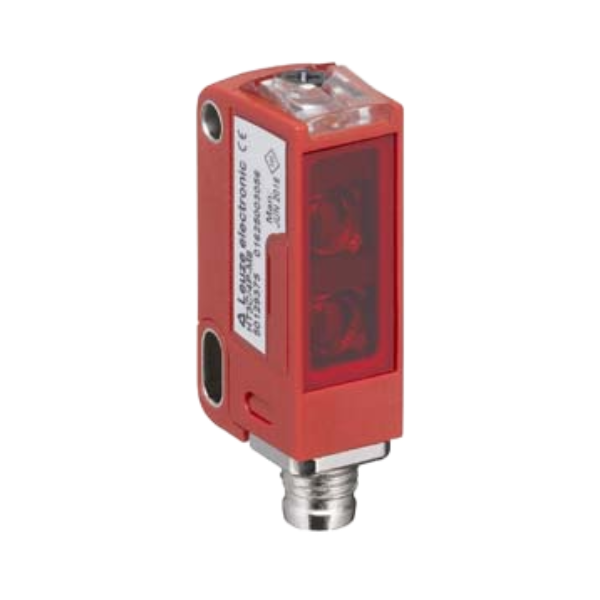

HT3C.S/4-M8.3 50133598 Cảm biến quang khuếch tán có xóa nền Leuze Vietnam
Hotline/Zalo: 0855 200 531 (Ms Vi)
Email: vi@jon-jul.com
HT3C.S/4-M8.3 là cảm biến quang khuếch tán có xóa nền. Thiết kế để phát hiện vật thể nhỏ trong môi trường công nghiệp. Sản phẩm hoạt động dựa trên nguyên lý phản xạ khuếch tán. Loại bỏ nền tảng bằng công nghệ xóa nền. Điều này giúp tăng độ chính xác khi nhận diện đối tượng ở khoảng cách ngắn. Thiết bị phù hợp với các hệ thống cần phân biệt giữa vật thể và nền. Đặc biệt khi đối tượng có độ bóng hoặc màu sắc gần giống nhau.
Mô tả và tính năng công nghệ của HT3C.S/4-M8.3
Sản phẩm sử dụng đèn LED đỏ tại bước sóng 650 nm, phát ra tín hiệu xung ngắn. Cấu hình này cho phép phát hiện nhanh và ổn định. Cơ chế xóa nền giúp giảm ảnh hưởng từ bề mặt nền. Đảm bảo độ chính xác cao khi đo lường vật thể nhỏ. Hệ thống phản hồi bằng đầu ra số PNP, hoạt động ở tần số lên đến 1.000 Hz. Đáp ứng yêu cầu xử lý nhanh trong dây chuyền sản xuất tự động. Tín hiệu được truyền qua cổng kết nối chuẩn, dễ dàng tích hợp vào hệ thống điều khiển.
Thông số kỹ thuật của HT3C.S/4-M8.3
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | HT3C.S/4-M8.3 |
| Dãy | 3C |
| Nguyên lý hoạt động | Nguyên lý phản xạ phân tán với việc loại bỏ nền |
| Ứng dụng | Phát hiện các chi tiết nhỏ |
| Phiên bản đặc biệt | Điểm sáng nhỏ (S) |
| Black-white error | < 10% up to 100 mm |
| Phạm vi hoạt động | Khoảng hoạt động được đảm bảo |
| Khoảng hoạt động, màu trắng 90% | 0.005 … 0.2 m |
| Khoảng hoạt động, màu xám 18% | 0.01 … 0.15 m |
| Khoảng hoạt động, màu đen 6% | 0.015 … 0.12 m |
| Giới hạn khoảng hoạt động | 0.005 … 0.2 m (typical operating range) |
| Khoảng điều chỉnh | 15 … 200 mm |
| Nguồn sáng | LED, Màu đỏ |
| Bước sóng | 650 nm |
| Transmitted-signal shape | Tín hiệu xung |
| Nhóm LED | Nhóm được miễn (theo EN 62471) |
| Hệ thống bảo vệ | Bảo vệ đảo cựcĐiện trở ngắn mạch được bảo vệ |
| Điện áp cung cấp UB | 10 … 30 V, DC, Bao gồm sóng dư |
| Sự dao động dư | 0 … 15 %, Từ UB |
| Open-circuit current | 0 … 15 mA |
| Số lượng đầu ra số | 1 Chi tiết |
| Loại | Đầu ra số |
| Phần tử chuyển mạch | Transistor, PNP |
| Nguyên lý chuyển mạch | Tác động khi có sáng |
| Tần số chuyển mạch | 1,000 Hz |
| Thời gian đáp ứng | 0.5 ms |
| Thời gian trễ sẵn sàng | 300 ms |
| Sai lệch phản hồi | 166 µs |
| Số lượng kết nối | 1 Chi tiết |
| Chức năng | dấu hiệu OUT Nguồn điện |
| Loại kết nối | Đầu nối |
Ứng dụng trong công nghiệp của HT3C.S/4-M8.3
Phát hiện chi tiết nhỏ trong dây chuyền lắp ráp
Thiết bị phù hợp để kiểm tra các chi tiết như đinh vít.
Xử lý vật liệu có bề mặt không đồng đều
Giải quyết tình trạng sai lệch do độ bóng hoặc màu sắc khác nhau giữa nền và vật thể cần phát hiện.
Sử dụng trong hệ thống kiểm soát chất lượng tự động
Tạo tín hiệu bật/tắt khi phát hiện vật thể. Hỗ trợ cho việc kiểm tra tốc độ và độ chính xác trong dòng sản phẩm liên tục.
Ưu điểm nổi bật của HT3C.S/4-M8.3
Độ sai lệch dưới 10% đến khoảng cách 100 mm, đảm bảo độ ổn định khi vận hành. Tốc độ phản hồi nhanh với thời gian đáp ứng chỉ 0,5 ms. Thích hợp với các hệ thống chạy nhanh. Hệ thống chống ngược cực tính và ngắn mạch giúp bảo vệ thiết bị khỏi sự cố điện.
Kết luận về HT3C.S/4-M8.3
Sản phẩm là giải pháp tối ưu cho việc phát hiện vật thể nhỏ trong môi trường công nghiệp đa dạng. Đặc biệt khi yêu cầu độ chính xác cao và khả năng xử lý nhanh. Thiết bị hoạt động ổn định, dễ lắp đặt. Đồng thời, Phù hợp với nhiều kịch bản thực tế trong dây chuyền sản xuất.
