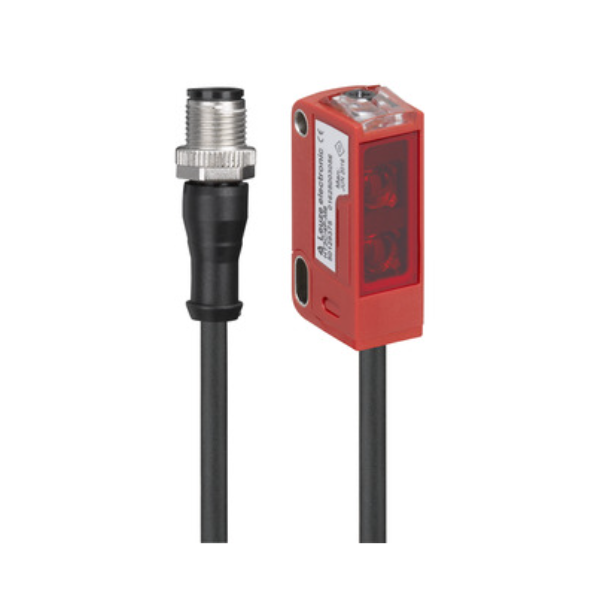

HT3C.XL/4P-200-M12 50129385 Cảm biến quang khuếch tán có xóa nền Leuze Vietnam
Hotline/Zalo: 0855 200 531 (Ms Vi)
Email: vi@jon-jul.com
HT3C.XL/4P-200-M12 là cảm biến quang khuếch tán có xóa nền. Thiết kế để phát hiện vật thể trong môi trường có sự phản xạ yếu như chai trong suốt hoặc màng mỏng. Loại cảm biến này hoạt động dựa trên nguyên lý khuếch tán. Loại bỏ nền tảng bằng công nghệ xóa nền. Điều này giúp tăng độ chính xác khi đo lường đối tượng có bề mặt minh bạch.
Mô tả và tính năng công nghệ của HT3C.XL/4P-200-M12
Sản phẩm sử dụng nguồn sáng LED đỏ ở bước sóng 633 nm với hình dạng tia phân tán. Tạo ra vùng chiếu sáng hình chữ nhật rộng 3 mm × 40 mm tại khoảng cách cảm biến. Công nghệ xóa nền giúp giảm sai lệch do nhiễu nền. Duy trì độ ổn định tín hiệu ngay cả khi vật thể phản xạ rất yếu. Cảm biến được điều chỉnh từ 20 đến 100 mm. Phù hợp với các hệ thống cần độ nhạy cao và độ ổn định tín hiệu. Tín hiệu đầu ra là xung điện tử PNP, dễ tích hợp với mạch điều khiển số.
Thông số kỹ thuật của HT3C.XL/4P-200-M12
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | HT3C.XL/4P-200-M12 |
| Dãy | 3C |
| Nguyên lý hoạt động | Nguyên lý phản xạ phân tán với việc loại bỏ nền |
| Phiên bản đặc biệt | Điểm sáng dài (XL) |
| Black-white error | < 10% up to 60 mm |
| Phạm vi hoạt động | Khoảng hoạt động được đảm bảo |
| Khoảng hoạt động, màu trắng 90% | 0.005 … 0.05 m |
| Khoảng hoạt động, màu xám 18% | 0.005 … 0.045 m |
| Khoảng hoạt động, màu đen 6% | 0.005 … 0.04 m |
| Giới hạn phạm vi hoạt động, màu trắng 90% | 0.005 … 0.1 m |
| Giới hạn phạm vi hoạt động, màu xám 18% | 0.005 … 0.09 m |
| Giới hạn phạm vi hoạt động, màu đen 6% | 0.005 … 0.08 m |
| Giới hạn khoảng hoạt động | Phạm vi hoạt động điển hình |
| Khoảng điều chỉnh | 20 … 100 mm |
| Đường đi tia | Phân tán |
| Nguồn sáng | LED, Màu đỏ |
| Bước sóng | 633 nm |
| Transmitted-signal shape | Tín hiệu xung |
| Nhóm LED | Nhóm được miễn (theo EN 62471) |
| Loại hình học điểm sáng | Hình chữ nhật |
| Hệ thống bảo vệ | Bảo vệ đảo cực tính, bảo vệ chập điện |
| Điện áp cung cấp UB | 10 … 30 V, DC, Bao gồm sóng dư |
| Sự dao động dư | 0 … 15 %, Từ UB |
| Open-circuit current | 0 … 15 mA |
| Số lượng đầu ra số | 2 Chiếc |
| Loại | Đầu ra số |
| Phần tử chuyển mạch | Transistor, PNP |
Ứng dụng trong công nghiệp của HT3C.XL/4P-200-M12
Phát hiện chai trong suốt hoặc màng mỏng
Đối tượng có bề mặt minh bạch như chai thủy tinh hoặc túi nhựa không phản xạ ánh sáng mạnh. Khó phát hiện bằng cảm biến truyền thống.
Xác nhận vật thể có lỗ hoặc khe hở
Khi vật thể có lỗ hoặc khung mở. Cảm biến vẫn nhận diện được nhờ sự thay đổi phân bố ánh sáng khuếch tán.
Giải quyết lỗi nhiễu nền trong dòng sản xuất liên tục
Sản phẩm phù hợp cho dây chuyền kiểm tra tự động nơi có nhiều yếu tố môi trường ảnh hưởng đến tín hiệu gốc.
Ưu điểm nổi bật của HT3C.XL/4P-200-M12
Tín hiệu ổn định ngay cả khi vật thể phản xạ yếu. Sai lệch màu đen trắng dưới 10% trong phạm vi 60 mm. Cấu hình điều chỉnh linh hoạt và bảo vệ mạch chống đảo cực. Ngắn mạch giúp tăng độ tin cậy trong môi trường công nghiệp.
Kết luận về HT3C.XL/4P-200-M12
Một giải pháp kỹ thuật rõ ràng để xử lý các tình huống phát hiện khó khăn do bề mặt minh bạch. Sản phẩm đáp ứng đầy đủ yêu cầu về độ chính xác. Đồng thời, Khả năng thích nghi với hệ thống sản xuất hiện đại.
