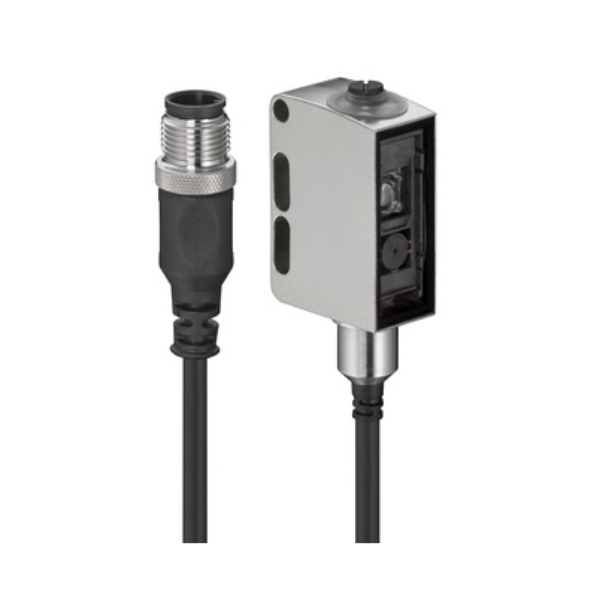

HT55CL1.X/LG-200-M12 50156190 Cảm biến quang khuếch tán có xóa nền Leuze Vietnam
Hotline/Zalo: 0855 200 531 (Ms Vi)
Email: vi@jon-jul.com
HT55CL1.X/LG-200-M12 là cảm biến quang khuếch tán có xóa nền. Thiết kế để phát hiện vật thể bằng cách phân tích ánh sáng phản chiếu từ bề mặt mà không cần tiếp xúc. Sản phẩm hoạt động dựa trên nguyên lý khuếch tán, loại bỏ nhiễu nền nhờ công nghệ xóa nền. Điều này giúp tăng độ chính xác trong điều kiện môi trường phức tạp.
Mô tả và tính năng công nghệ của HT55CL1.X/LG-200-M12
Cảm biến sử dụng tia laser đỏ tại bước sóng 650 nm với đường kính chùm sáng hình chữ nhật. Kích thước 2 mm × 30 mm ở khoảng cách cảm biến. Dù chùm sáng được định hướng phẳng (collimated). Nó vẫn duy trì khả năng phát hiện ổn định khi đối tượng di chuyển hoặc thay đổi màu sắc. Công nghệ xóa nền giúp giảm sai lệch do bóng nền hoặc ánh sáng bao quanh. Đặc biệt hiệu quả khi đo vật thể từ 20 đến 450 mm. Tín hiệu đầu ra được cấu hình theo kiểu bật/tắt (switching) với hai cổng số. Phù hợp với hệ thống kiểm soát cơ bản như van, cửa hoặc thiết bị cảnh báo.
Thông số kỹ thuật của HT55CL1.X/LG-200-M12
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | HT55CL1.X/LG-200-M12 |
| Dãy | 55C |
| Phiên bản đặc biệt | Điểm sáng dài (XL) |
| Black-white error | < 10% up to 240 mm |
| Phạm vi hoạt động | Khoảng hoạt động được đảm bảo |
| Khoảng hoạt động, màu trắng 90% | 0.02 … 0.45 m |
| Khoảng hoạt động, màu xám 18% | 0.02 … 0.35 m |
| Khoảng hoạt động, màu đen 6% | 0.02 … 0.25 m |
| Giới hạn khoảng hoạt động | 0.02 … 0.45 m (typical operating range) |
| Khoảng điều chỉnh | 20 … 450 mm |
| Đường đi tia | Được điều chỉnh |
| Nguồn sáng | Laser, đỏ |
| Bước sóng | 650 nm |
| Cấp laser | 1, theo tiêu chuẩn IEC 60825-1:2014 (EN 60825-1:2014) |
| Công suất laser tối đa | 0.0034 W |
| Transmitted-signal shape | Tín hiệu xung |
| Thời gian xung | 5.5 µs |
| Loại hình học điểm sáng | Hình chữ nhật |
| Góc dịch chuyển | Điển hình ± 2° |
| Hệ thống bảo vệ | Bảo vệ đảo cựcĐiện trở ngắn mạch được bảo vệ |
| Điện áp cung cấp UB | 10 … 30 V, DC, Bao gồm sóng dư |
| Sự dao động dư | 0 … 10 %, Từ UB |
| Open-circuit current | 0 … 20 mA |
| Số lượng đầu ra số | 2 Chiếc |
| Loại | Đầu ra số |
| Phần tử chuyển mạch | Transistor, kiểu Push-pull |
| Nguyên lý chuyển mạch | IO-Link / điều khiển ánh sáng (PNP)/điều khiển tối (NPN) |
| Nguyên lý chuyển mạch | Chuyển mạch tối (PNP)/chuyển mạch ánh sáng (NPN) |
| Tần số chuyển mạch | 3,000 Hz |
Ứng dụng trong công nghiệp của HT55CL1.X/LG-200-M12
Hệ thống có thể dùng để phát hiện vị trí vật thể trên băng chuyền. Kiểm tra sự hiện diện của sản phẩm trong dây chuyền đóng gói. Đặc biệt hữu ích khi cần phân biệt giữa vật liệu trắng và đen. Ví dụ trong việc kiểm soát độ dày lớp phủ hay nhận dạng sản phẩm trước khi đóng hộp. Phù hợp với các môi trường có độ ẩm cao hoặc bụi bẩn nhẹ do khả năng chống nhiễu nền tốt.
Ưu điểm nổi bật của HT55CL1.X/LG-200-M12
Tính ổn định cao khi đối tượng thay đổi màu sắc hoặc độ phản xạ. Cảm biến hoạt động trong khoảng cách từ 20 mm đến 450 mm mà không cần điều chỉnh thường xuyên. Tín hiệu đầu ra rõ ràng, dễ tích hợp vào hệ thống logic đơn giản. Bảo vệ mạch khỏi ngắn mạch và đảo cực. Đảm bảo an toàn khi lắp đặt trong môi trường công nghiệp.
Kết luận về HT55CL1.X/LG-200-M12
Sản phẩm phù hợp cho các ứng dụng phát hiện cơ bản. Nơi yêu cầu độ chính xác cao nhưng không cần xử lý phức tạp. Thiết bị cung cấp giải pháp bền vững. Dễ thi hành và ít tiêu hao điện năng trong điều kiện vận hành thông thường.
