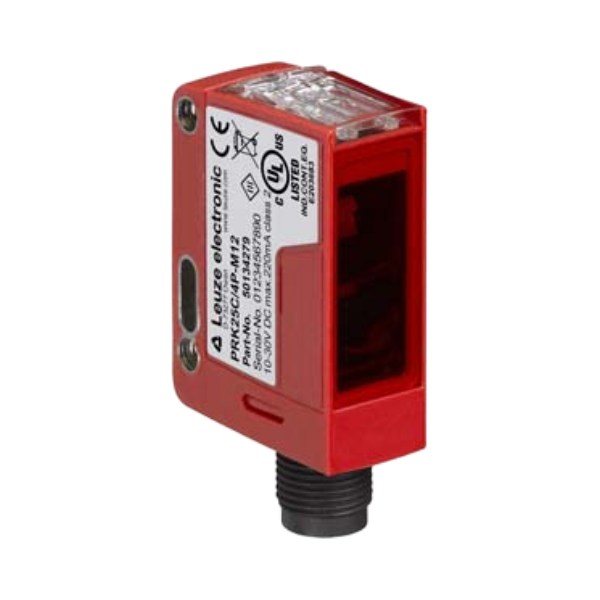

PRK25C.D1/4P-M12 50134295 Cảm biến quang phản xạ phân cực Leuze Vietnam
Hotline/Zalo: 0855 200 531 (Ms Vi)
Email: vi@jon-jul.com
PRK25C.D1/4P-M12 là cảm biến quang phản xạ phân cực. Thiết kế để phát hiện vật thể khi chúng được bao bọc bằng lớp nilon hoặc giấy trong dây chuyền đóng gói. Thiết bị hoạt động dựa trên nguyên lý phản xạ ánh sáng. Sử dụng LED đỏ ở bước sóng 640 nm. Mục đích là phát hiện sự hiện diện của đối tượng qua tấm phản xạ. Khi có vật thể nằm giữa cảm biến và tấm phản xạ. Tín hiệu sẽ chuyển đổi từ trạng thái “tối” sang “sáng”, tạo ra đầu ra điện tử ổn định.
Mô tả và tính năng công nghệ của PRK25C.D1/4P-M12
Sản phẩm hoạt động theo nguyên lý phản xạ. Phát ra tia sáng từ đầu phát và chờ phản xạ trở lại từ bề mặt đối tượng. Cảm biến dùng đèn LED đỏ với bước sóng 640 nm. Đảm bảo độ ổn định và ít bị ảnh hưởng bởi môi trường ánh sáng mạnh. Tín hiệu được truyền dưới dạng xung ngắn (pulse). Điều này giúp giảm nhiễu và tăng độ chính xác. Hệ thống có khả năng tự bảo vệ chống đảo cực và quá tải dòng điện. Phù hợp với điều kiện vận hành thường xuyên mà không cần kiểm tra liên tục.
Thông số kỹ thuật của PRK25C.D1/4P-M12
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | PRK25C.D1/4P-M12 |
| Dãy | 25C |
| Nguyên lý hoạt động | Nguyên lý phản xạ |
| Ứng dụng | Phát hiện vật thể bọc bằng vải kéo |
| Phạm vi hoạt động | 0.05 … 8 m (guaranteed operating range), With reflector TK(S) 100×100 |
| Giới hạn khoảng hoạt động | 0.05 … 10 m (typical operating range), With reflector TK(S) 100×100 |
| Nguồn sáng | LED, Màu đỏ |
| Bước sóng | 640 nm |
| Transmitted-signal shape | Tín hiệu xung |
| Nhóm LED | Nhóm được miễn (theo EN 62471) |
| Hệ thống bảo vệ | Bảo vệ đảo cựcĐiện trở ngắn mạch được bảo vệ |
| Điện áp cung cấp UB | 10 … 30 V, DC, Bao gồm sóng dư |
| Sự dao động dư | 0 … 15 %, Từ UB |
| Open-circuit current | 0 … 20 mA |
| Số lượng đầu ra số | 2 Chiếc |
| Loại | Đầu ra số |
| Phần tử chuyển mạch | Transistor, PNP |
| Nguyên lý chuyển mạch | Tác động khi có sáng |
| Nguyên lý chuyển mạch | Tác động khi tối |
| Tần số chuyển mạch | 1,500 Hz |
| Thời gian đáp ứng | 0.33 ms |
| Thời gian trễ sẵn sàng | 300 ms |
| Số lượng kết nối | 1 Chi tiết |
| Chức năng | dấu hiệu OUT Nguồn điện |
| Loại kết nối | Đầu nối |
| Kích thước ren | M12 |
| Loại | Nối nam |
| Vật liệu | PUR |
| Số lỗ | 4 chân |
| Mã hóa | A-coded |
| Kích thước (Rộng x Cao x Dài) | 15 mm x 42.7 mm x 30 mm |
Ứng dụng trong công nghiệp của PRK25C.D1/4P-M12
Phát hiện vật liệu bao bì trong dây chuyền đóng gói
Thiết bị dùng để kiểm tra sự hiện diện của các sản phẩm đã được bọc nilon hoặc giấy. Đặc biệt trong các hệ thống kéo dài vật thể.
Xác minh vị trí vật thể trên băng chuyền
Tính năng phản xạ phân cực giúp phát hiện chính xác vị trí vật thể. Tránh sai lệch do độ nghiêng hoặc độ dày khác nhau.
Ưu điểm nổi bật của PRK25C.D1/4P-M12
Độ phản hồi nhanh chỉ 0,33 ms cho phép xử lý tốc độ cao. Tín hiệu đầu ra là dạng điện tử ổn định, dễ tích hợp vào mạch điều khiển hiện có. Thiết bị có khả năng hoạt động trong khoảng cách từ 5 đến 8 mét với tấm phản xạ chuẩn. Đáp ứng nhu cầu kiểm soát liên tục mà không cần thay đổi cấu hình.
Kết luận về PRK25C.D1/4P-M12
Sản phẩm phù hợp với các dòng dây chuyền đóng gói có yêu cầu phát hiện tự động và ổn định. Với thiết kế nhỏ gọn, kết nối qua đầu nối M12. Cảm biến này dễ dàng lắp đặt và vận hành trong môi trường sản xuất thông thường.
