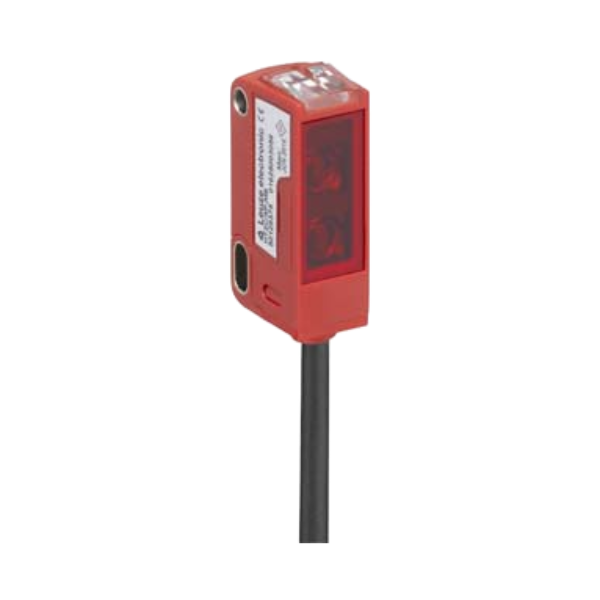

PRK3C/4P 50141869 Cảm biến quang phản xạ phân cực Leuze Vietnam
Hotline/Zalo: 0855 200 531 (Ms Vi)
Email: vi@jon-jul.com
PRK3C/4P là cảm biến quang phản xạ phân cực. Thiết kế để phát hiện vật thể tại khoảng cách từ 0,1 m đến 5 m khi sử dụng tấm phản xạ TK(S) 100×100. Sản phẩm hoạt động bằng nguyên lý phản xạ ánh sáng hồng ngoại. Tạo tín hiệu điện khi phát hiện vật cản – giúp hệ thống tự động xác nhận sự hiện diện của đối tượng mà không cần tiếp xúc trực tiếp. Với nguồn LED đỏ ở bước sóng 633 nm. Cảm biến này ổn định trong điều kiện môi trường thường gặp. Phù hợp với các ứng dụng yêu cầu độ chính xác cao nhưng không cần xử lý phức tạp về phần mềm.
Mô tả và tính năng công nghệ của PRK3C/4P
PRK3C/4P vận hành dựa trên nguyên lý phản xạ ánh sáng. Phát hiện vật thể bằng việc đo lường sự thay đổi cường độ ánh sáng khi có vật chắn giữa đầu cảm biến và tấm phản xạ. Thiết bị sử dụng đèn LED đỏ (633 nm). Cấu hình này cho phép hoạt động ổn định dưới nhiều điều kiện ánh sáng khác nhau. Tín hiệu được truyền dạng xung với tần số lên tới 1.500 Hz. Đáp ứng nhanh trong thời gian 0,33 ms, phù hợp với các hệ thống cần phản hồi tức thì. Cảm biến có khả năng bảo vệ chống đảo cực và chập mạch. Đảm bảo an toàn khi lắp đặt trong môi trường có nguy cơ ngắn mạch.
Thông số kỹ thuật của PRK3C/4P
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | PRK3C/4P |
| Dãy | 3C |
| Nguyên lý hoạt động | Nguyên lý phản xạ |
| Phạm vi hoạt động | 0.1 … 5 m (guaranteed operating range), With reflector TK(S) 100×100 |
| Giới hạn khoảng hoạt động | 0.1 … 6 m (typical operating range), With reflector TK(S) 100×100 |
| Nguồn sáng | LED, Màu đỏ |
| Bước sóng | 633 nm |
| Transmitted-signal shape | Tín hiệu xung |
| Nhóm LED | Nhóm được miễn (theo EN 62471) |
| Hệ thống bảo vệ | Bảo vệ đảo cựcĐiện trở ngắn mạch được bảo vệ |
| Điện áp cung cấp UB | 10 … 30 V, DC, Bao gồm sóng dư |
| Sự dao động dư | 0 … 15 %, Từ UB |
| Open-circuit current | 0 … 20 mA |
| Số lượng đầu ra số | 2 Chiếc |
| Loại | Đầu ra số |
| Phần tử chuyển mạch | Transistor, PNP |
| Nguyên lý chuyển mạch | Tác động khi có sáng |
| Nguyên lý chuyển mạch | Tác động khi tối |
| Tần số chuyển mạch | 1,500 Hz |
| Thời gian đáp ứng | 0.33 ms |
| Thời gian trễ sẵn sàng | 300 ms |
| Số lượng kết nối | 1 Chi tiết |
| Chức năng | dấu hiệu OUT Nguồn điện |
| Loại kết nối | Dây dẫn |
| Chiều dài cáp | 2,000 mm |
| Vật liệu bọc | PUR |
| Màu dây | Đen |
| Số lượng dây dẫn | 4 dây |
| Tiết diện dây | 0.2 mm² |
| Kích thước (Rộng x Cao x Dài) | 11.4 mm x 34.2 mm x 18.3 mm |
| Vật liệu vỏ | Nhựa |
Ứng dụng trong công nghiệp của PRK3C/4P
Khởi động dây chuyền sản xuất
Dùng để kiểm tra sự hiện diện của khay hoặc thùng chứa tại vị trí đầu vào. Tránh tình trạng thiếu vật liệu dẫn đến gián đoạn.
Xác nhận vị trí vật thể trên băng chuyền
Phù hợp khi giám sát vật thể di chuyển. Điều này giúp dừng máy nếu vật thể không nằm đúng vị trí quy định.
Lắp đặt trong khu vực kiểm soát an toàn
Tạo tín hiệu bật/tắt khi phát hiện người hoặc thiết bị xâm nhập. Hỗ trợ hệ thống cảnh báo tự động.
Ưu điểm nổi bật của PRK3C/4P
Đáp ứng nhanh, ổn định trong điều kiện ánh sáng bình thường. hoạt động rõ ràng với các vật thể có bề mặt phản xạ tốt. cấu hình đơn giản, dễ kết nối với hệ thống điện thông thường mà không cần bộ xử lý riêng.
Kết luận về PRK3C/4P
Sản phẩm mang lại giải pháp tối ưu cho việc phát hiện vật thể ở khoảng cách ngắn. Đảm bảo độ tin cậy cao trong môi trường công nghiệp thường ngày. Thiết kế nhỏ gọn, phù hợp lắp đặt trong các dây chuyền sản xuất yêu cầu độ chính xác và tốc độ phản hồi cao.
