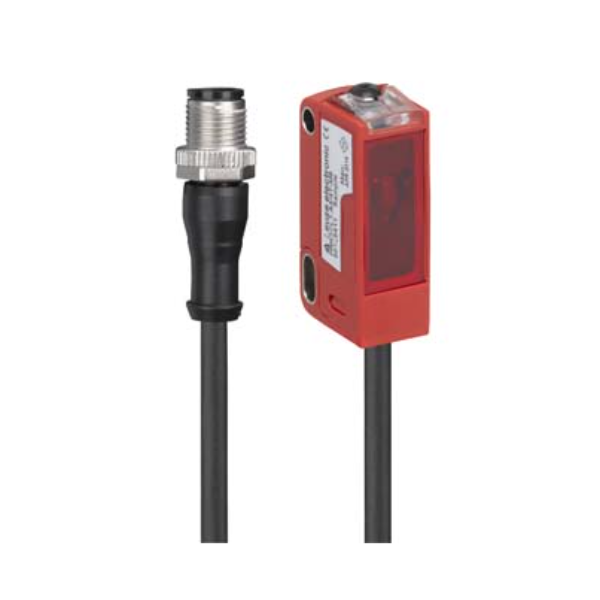

PRK3CL1.A3/4T-200-M12 50129413 Cảm biến quang phản xạ phân cực Leuze Vietnam
Hotline/Zalo: 0855 200 531 (Ms Vi)
Email: vi@jon-jul.com
PRK3CL1.A3/4T-200-M12 là cảm biến quang phản xạ phân cực. Thiết kế để phát hiện vật thể tại khoảng cách nhất định bằng tín hiệu ánh sáng laser. Sản phẩm hoạt động dựa trên nguyên lý phản xạ. Sử dụng tia laser đỏ với bước sóng 655 nm. Mục đích là tạo ra tín hiệu phản hồi khi có đối tượng giữa cảm biến và gương phản xạ. Hệ thống này đảm bảo độ ổn định trong điều kiện làm việc thông thường. Phù hợp với các môi trường công nghiệp yêu cầu độ chính xác cao.
Mô tả và tính năng công nghệ của PRK3CL1.A3/4T-200-M12
Cảm biến này vận hành theo nguyên lý phản xạ. Nơi tia laser được phát ra từ đầu cảm biến. Đồng thời, Bị phản chiếu trở lại bởi một bề mặt phản xạ cố định. Khi có vật thể đi qua vùng phát hiện. Tia sẽ bị chặn hoặc lệch hướng, dẫn đến sự thay đổi về tín hiệu. Đặc điểm nổi bật là khả năng tự học (autocollimation teach input). Cấu hình này cho phép người dùng điều chỉnh vị trí phát hiện mà không cần thay đổi thiết bị. Tín hiệu được truyền dưới dạng xung ngắn. Điều này giúp giảm nhiễu và tăng độ nhạy trong môi trường có nhiều yếu tố gây can thiệp.
Thông số kỹ thuật của PRK3CL1.A3/4T-200-M12
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | PRK3CL1.A3/4T-200-M12 |
| Dãy | 3C |
| Nguyên lý hoạt động | Nguyên lý phản xạ |
| Phiên bản đặc biệt | Điều khiển nhập dữ liệu tự điều chỉnh |

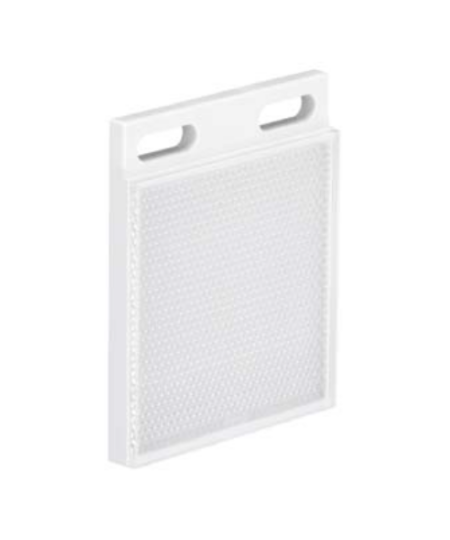

| Phạm vi hoạt động | 0 … 4 m (khoảng hoạt động đảm bảo), Với bộ phản xạ MTKS 50×50.1 |
| Đường đi tia | Được điều chỉnh |
| Nguồn sáng | Laser, đỏ |
| Bước sóng | 655 nm |
| Cấp laser | 1, theo tiêu chuẩn IEC 60825-1:2014 (EN 60825-1:2014) |
| Công suất laser tối đa | 0.0017 W |
| Transmitted-signal shape | Tín hiệu xung |
| Thời gian xung | 5.3 µs |
| Kích thước điểm sáng [tại khoảng cách cảm biến] | 3 mm [1,000 mm] |
| Loại hình học điểm sáng | Tròn |
| Góc dịch chuyển | Điển hình ± 2° |
| Hệ thống bảo vệ | Bảo vệ đảo cực tính, bảo vệ chập điện |
| Điện áp cung cấp UB | 10 … 30 V, DC, Bao gồm sóng dư |
| Sự dao động dư | 0 … 15 %, Từ UB |
| Open-circuit current | 0 … 15 mA |
| Số lượng đầu vào học | 1 Chi tiết |
| Loại | Đầu vào học |
| Chức năng | Keyboard lockout Light/dark switching Sensitivity adjustment |
| Số lượng đầu ra số | 1 Chi tiết |
| Loại | Đầu ra số |
| Phần tử chuyển mạch | Transistor, PNP |
| Nguyên lý chuyển mạch | Tác động khi có sáng |
| Tần số chuyển mạch | 3,000 Hz |
| Thời gian đáp ứng | 0.17 ms |
| Thời gian trễ sẵn sàng | 300 ms |
| Số lượng kết nối | 1 Chi tiết |
Ứng dụng trong công nghiệp của cảm biến quang phản xạ phân cực PRK3CL1.A3/4T-200-M12
Phát hiện vị trí vật thể trên băng chuyền
Dùng để xác định khi sản phẩm đi qua vùng kiểm tra. Ví dụ như kiểm soát độ dày hay độ chính xác lắp ráp.
Làm bộ phận kiểm tra khoảng cách trong dây chuyền lắp ráp
Giúp phát hiện sự hiện diện của chi tiết tại một vị trí cố định. Đảm bảo quy trình không bị gián đoạn.
Tích hợp vào hệ thống giám sát dòng chảy
Áp dụng khi cần theo dõi trạng thái. Thiết bị hoạt động của các thiết bị chuyển động hoặc vật liệu di chuyển.
Ưu điểm nổi bật của PRK3CL1.A3/4T-200-M12
Độ ổn định cao nhờ cấu hình tia laser và mạch bảo vệ chống ngắn mạch. Tín hiệu phản hồi nhanh với thời gian đáp ứng chỉ 0,17 ms. Phù hợp với các quá trình vận hành liên tục. Thiết bị chịu được điều kiện làm việc thông thường. Ít bị ảnh hưởng bởi bụi bẩn hoặc ánh sáng xung quanh.
Kết luận về PRK3CL1.A3/4T-200-M12
Sản phẩm là giải pháp hiệu quả cho các ứng dụng phát hiện vật thể trong môi trường công nghiệp có yêu cầu độ chính xác và độ tin cậy cao. Dữ liệu kỹ thuật rõ ràng giúp người dùng đưa ra quyết định tích hợp phù hợp với quy trình sản xuất thực tế.
