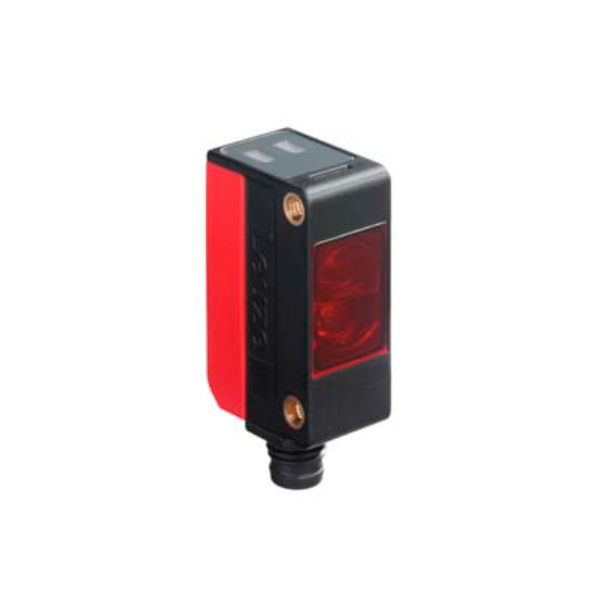

PRK5/4P-M8 50117706 Cảm biến quang phản xạ phân cực Leuze Vietnam
Hotline/Zalo: 0855 200 531 (Ms Vi)
Email: vi@jon-jul.com
PRK5/4P-M8 là cảm biến quang phản xạ phân cực chuyên dụng dùng. Mục đích là phát hiện vật thể tại khoảng cách nhất định. Hoạt động dựa trên nguyên lý phản xạ ánh sáng. Thiết bị này được thiết kế để tích hợp vào các dây chuyền kiểm soát chất lượng. Điều này giúp xác nhận sự hiện diện của sản phẩm hoặc vật liệu trong quá trình sản xuất.
Mô tả và tính năng công nghệ của PRK5/4P-M8
Cảm biến sử dụng nguồn ánh sáng đỏ (620 nm) phát ra từ LED. Được điều khiển bằng tín hiệu bật/tắt theo chu kỳ 500 Hz. Khi có vật thể nằm giữa đầu phát và đầu phản xạ. Tia sáng sẽ bị chặn và tạo ra tín hiệu chuyển đổi. Tín hiệu được xử lý qua mạch transistor PNP. Cấu hình này cho phép hoạt động ở chế độ bật khi có vật thể và tắt khi không có. Thời gian phản ứng chỉ mất 1 ms. Phù hợp với các công đoạn yêu cầu tốc độ cao và độ ổn định.
Thông số kỹ thuật của PRK5/4P-M8
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | PRK5/4P-M8 |
| Dãy | 5 |
| Nguyên lý hoạt động | Nguyên lý phản xạ |
| Phạm vi hoạt động | 0.02 … 4.5 m (guaranteed operating range), With reflector TK(S) 100×100 |
| Giới hạn khoảng hoạt động | 0.02 … 6 m (typical operating range), With reflector TK(S) 100×100 |
| Nguồn sáng | LED, Màu đỏ |
| Bước sóng | 620 nm |
| Transmitted-signal shape | Tín hiệu xung |
| Nhóm LED | Nhóm được miễn (theo EN 62471) |
| Hệ thống bảo vệ | Bảo vệ đảo cựcĐiện trở ngắn mạch được bảo vệ |
| Điện áp cung cấp UB | 10 … 30 V, DC, Bao gồm sóng dư |
| Sự dao động dư | 0 … 15 %, Từ UB |
| Open-circuit current | 0 … 20 mA |
| Số lượng đầu ra số | 2 Chiếc |
| Loại | Đầu ra số |
| Phần tử chuyển mạch | Transistor, PNP |
| Nguyên lý chuyển mạch | Tác động khi có sáng |
| Nguyên lý chuyển mạch | Tác động khi tối |
| Tần số chuyển mạch | 500 Hz |
| Thời gian đáp ứng | 1 ms |
| Thời gian trễ sẵn sàng | 300 ms |
| Số lượng kết nối | 1 Chi tiết |
| Chức năng | dấu hiệu OUT Nguồn điện |
| Loại kết nối | Đầu nối |
| Kích thước ren | M8 |
| Loại | Nối nam |
| Vật liệu | Nhựa |
| Số lỗ | 4 chân |
| Kích thước (Rộng x Cao x Dài) | 14 mm x 32.5 mm x 20.2 mm |
| Vật liệu vỏ | Nhựa |
| thân bằng nhựa | ABS |
Ứng dụng trong công nghiệp của PRK5/4P-M8
Hệ thống có thể dùng để kiểm tra vị trí vật liệu trên băng chuyền. Phát hiện sự hiện diện của bao bì hoặc tấm kim loại trong quy trình đóng gói. Trong dây chuyền lắp ráp, nó giúp xác minh việc đặt đúng vị trí trước khi tiến hành thao tác tiếp theo. Đặc biệt hữu ích khi cần phát hiện vật thể nhỏ. Vì phạm vi hoạt động tối đa lên đến 5 mét với độ chính xác cao.
Ưu điểm nổi bật của PRK5/4P-M8
Thiết bị đáp ứng tốt điều kiện môi trường công nghiệp thông thường nhờ khả năng chống ngắn mạch và bảo vệ cực tính. Cấu trúc bằng nhựa ABS bền vững, dễ lắp đặt với đầu nối M8 chuẩn. Tín hiệu ra được thiết kế rõ ràng. Hỗ trợ tích hợp trực tiếp vào hệ thống điều khiển cơ khí.
Kết luận về PRK5/4P-M8
PRK5/4P-M8 là giải pháp ổn định cho các hệ thống phát hiện vật thể ở khoảng cách trung bình. Phù hợp với nhiều ứng dụng thực tế trong sản xuất tự động. Thiết bị đảm bảo độ tin cậy và phản hồi nhanh. Đáp ứng yêu cầu kỹ thuật cơ bản trong kiểm soát chất lượng.
