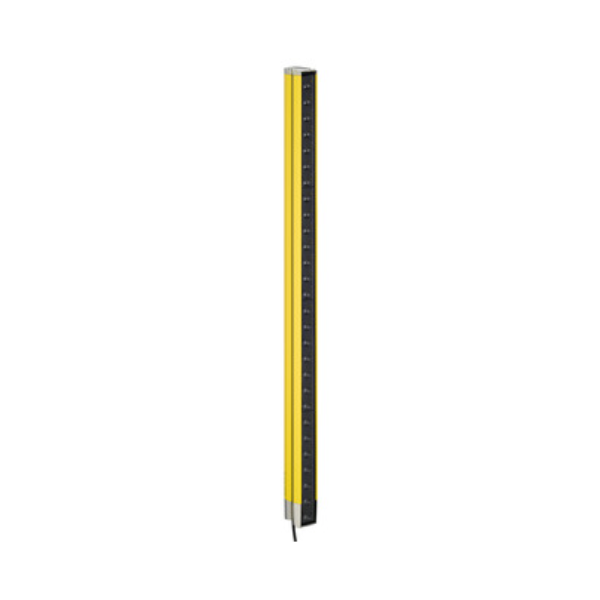

ELC110R30-300 72001303 Bộ thu màn quang an toàn Leuze Vietnam
Hotline/Zalo: 0855 200 531 (Ms Vi)
Email: vi@jon-jul.com
ELC110R30-300 là bộ thu màn quang an toàn được thiết kế. Mục đích là bảo vệ tay người vận hành trong môi trường sản xuất. Thiết bị hoạt động dựa trên tín hiệu ánh sáng phản hồi giữa bộ phát và bộ thu. Điều này giúp tự động ngắt quá trình khi có vật thể xâm nhập vào vùng bảo vệ. Nó đảm bảo tính liên tục và ổn định trong điều kiện làm việc thực tế. Đặc biệt khi cần giám sát vùng cao độ hoặc khu vực có chuyển động liên tục.
Mô tả và tính năng công nghệ của ELC110R30-300
Bộ thu màn quang này tích hợp hai tấm trượt. Cấu hình này cho phép điều chỉnh vị trí linh hoạt theo yêu cầu lắp đặt. Khi phát hiện vật cản, thiết bị tự khởi động. Đồng thời, Tái khởi động mà không cần can thiệp thủ công. Hệ thống hoạt động theo tiêu chuẩn quốc tế IEC/EN 61496. Đạt mức độ an toàn SIL 3 và PL e. Chứng tỏ khả năng xử lý sự cố trong điều kiện nghiêm trọng. Tín hiệu đầu ra được truyền qua hai cổng tương tác. Phù hợp với hệ thống điều khiển cơ khí hoặc điện tử đơn giản.
Thông số kỹ thuật của ELC110R30-300
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | ELC110R30-300 |
| Dãy | ELC100 |
| Loại thiết bị | Bộ thu |
| Chứa | 2 khối trượt |
| Ứng dụng | Bảo vệ tay |
| Chức năng | Bắt đầu/tự động khởi động lại |
| Loại | 4, IEC/EN 61496 |
| SIL | 3, IEC 61508 |
| SILCL | 3, IEC/EN 62061 |
| Mức độ hiệu suất (PL) | e, EN ISO 13849-1 |
| PFHD | 8E-09 mỗi giờ |
| Thời gian hoạt động | 20 năm, EN ISO 13849-1 |
| Loại | 4, EN ISO 13849 |
| Độ phân giải | 30 mm |
| Chiều cao vùng bảo vệ | 300 mm |
| Sự đồng bộ | Quang học giữa bộ truyền và bộ nhận |
| Hệ thống bảo vệ | Bảo vệ quá điện áp, Bảo vệ ngắn mạch |
| Điện áp cung cấp UB | 24 V, DC, -20 … 20 % |
| Dòng điện tiêu thụ tối đa | 100 mA |
| Số lượng đầu ra chuyển mạch liên quan đến an toàn (OSSD) | 2 Chiếc |
| Loại | Safety-related switching output OSSD |
| Điện áp điều khiển cao, giá trị nhỏ nhất | 18 V |
| Điện áp điều khiển thấp, giá trị lớn nhất | 2.5 V |
| Điện áp điều khiển, loại | 22.5 V |
| Loại điện áp | DC |
| Dòng điện tải, tối đa | 50 mA |
| Độ tự cảm của tải | 500,000 µH |
| Khả năng chịu tải | 0.03 µF |
| dòng dư, tối đa | 0.5 mA |
| suy giảm điện áp | 1.5 V |
| Nguyên lý chuyển mạch | Điều khiển +24 V |
Ứng dụng trong công nghiệp của Bộ thu màn quang an toàn ELC110R30-300
Giám sát tại các khu vực vận hành tay
Dùng trong các thao tác kéo, nâng. Hoặc tháo lắp nơi có nguy cơ va chạm trực tiếp với người lao động.
Bảo vệ vùng làm việc ở độ cao
Phù hợp khi bố trí tại các vị trí cao. Ví dụ như khung máy, bàn làm việc hoặc khu vực xử lý vật liệu.
Lắp đặt trong hệ thống tự động hóa cơ bản
Tích hợp vào dòng thiết bị không cần phần mềm phức tạp. Đáp ứng yêu cầu an toàn cơ bản cho dây chuyền sản xuất.
Ưu điểm nổi bật của ELC110R30-300
Thiết bị hoạt động ổn định qua 20 năm sử dụng. Chịu được biến đổi điện áp từ -20% đến +20%. Tín hiệu đầu ra rõ ràng, phù hợp với các mạch điều khiển đơn giản mà vẫn đảm bảo tính an toàn theo tiêu chuẩn quốc tế. Độ chính xác 30 mm giúp phát hiện vật cản nhỏ, giảm rủi ro tai nạn.
Kết luận về ELC110R30-300
Bộ thu màn quang này là giải pháp an toàn hiệu quả cho các công đoạn vận hành tay. Đáp ứng đầy đủ yêu cầu kỹ thuật và độ tin cậy trong môi trường sản xuất thực tế.
