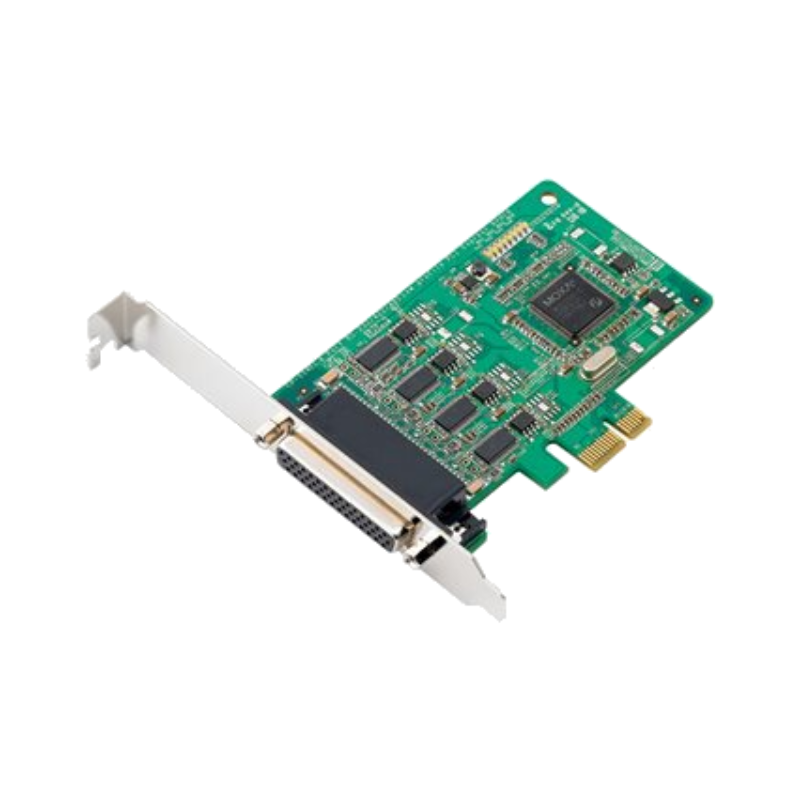

CP-114EL-DB25M Card PCI Express nhiều cổng nối tiếp Moxa Vietnam
Hotline/Zalo: 0855 200 531 (Ms Vi)
Email: vi@jon-jul.com
CP-114EL-DB25M là card PCI Express hỗ trợ 4 cổng nối tiếp RS-232/422/485. Thiết kế để mở rộng khả năng giao tiếp serial trên hệ thống máy tính công nghiệp. Sản phẩm này giúp kết nối trực tiếp với các thiết bị cũ hoặc ngoại vi không có cổng USB. Đảm bảo tính ổn định khi vận hành trong môi trường có biến động điện hoặc tín hiệu.
Mô tả và tính năng công nghệ của CP-114EL-DB25M
Card này tích hợp mạch điều khiển 16C550C, hỗ trợ tốc độ truyền từ 50 bps đến 921.6 kbps. Phù hợp với nhiều chuẩn truyền thông không đồng nhất. Mỗi cổng cung cấp đầy đủ tín hiệu như TxD, RxD, RTS. CTS, đáp ứng nhu cầu điều khiển dòng dữ liệu hai chiều. Các chế độ kiểm soát lỗi như XON/XOFF hay RTS/CTS cho phép quản lý luồng dữ liệu linh hoạt. Đặc biệt khi xử lý dữ liệu không liên tục. Dữ liệu được lưu trữ trong bộ FIFO 128 byte, giảm thiểu mất mát khi có gián đoạn ngắn.
Thông số kỹ thuật của CP-114EL-DB25M
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | CP-114EL-DB25M |
| Dãy | CP-114EL |
| Tiêu chuẩn dãy số | RS-232/422/485 |
| Số lượng cổng dãy số | 4 |
| Dây dẫn được bao gồm | CBL-M44M25x4-50 |
| Bộ điều khiển giao tiếp | Phù hợp với 16C550C |
| Tổng kết nối | PCI Express 1.0 |
| Đầu nối | Cổng DB44 nữ |
| FIFO | 128 bytes |
| Số lượng tối đa các bản mạch trên một máy tính | 8 |
| Số lượng cổng | 4 |
| Tốc độ truyền (baudrate) | 50 bps đến 921.6 kbps (hỗ trợ tốc độ baud không chuẩn) |
| Số bit dữ liệu | 5, 6, 7, 8 |
| Bit dừng | 1, 1.5, 2 |
| Phân tích | Không, chẵn, lẻ, không gian, dấu |
| Kiểm soát luồng | Không có, RTS/CTS, XON/XOFF |
| RS-232 | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-4w | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-2w | Data+, Data-, GND |
| Các driver Linux | Lõi Linux 2.4.x, Lõi Linux 2.6.x, Lõi Linux 3.x, Lõi Linux 4.x, Lõi Linux 5.x |
| Phần mềm driver UNIX | QNX 6, Solaris 10, UnixWare 7, SCO OpenServer 5, SCO OpenServer 6 |
| Các đèn chỉ thị LED | Built-in Tx, Rx LEDs for each port |
| Nhiệt độ hoạt động | 0 to 55°C (32 to 131°F) |
| Nhiệt độ bảo quản (bao gồm hộp đựng) | -20 to 85°C (-4 to 185°F) |
| Độ ẩm tương đối môi trường | 5 đến 95% (không ngưng tụ) |
| EMC | EN 55032/35 |
| EMI | CISPR 32, FCC Part 15B Class B |
Ứng dụng trong công nghiệp của CP-114EL-DB25M
Hệ thống giám sát thiết bị cảm biến cũ thường dùng cổng RS-232. Cần được nối tiếp để tránh thay thế toàn bộ hệ thống. Sản phẩm này giúp kết nối trực tiếp với các thiết bị như máy đo nhiệt. Cảm biến áp suất hoặc thiết bị điều khiển cơ khí. Trong môi trường sản xuất có nhiều thiết bị ngoại vi.
Các hệ thống cần truyền dữ liệu đơn lẻ, không đồng bộ. Cũng có thể dùng nó để kết nối với thiết bị truyền thông cũ mà không cần chuyển đổi giao thức.
Ưu điểm nổi bật của CP-114EL-DB25M
Sản phẩm hoạt động ổn định từ 0 đến 55°C, phù hợp với điều kiện làm việc trong nhà xưởng. Tính năng chống nhiễu EMF theo tiêu chuẩn EN 55032. Đồng thời, CISPR 32 đảm bảo độ tin cậy khi đặt trong môi trường có nhiễu điện từ. Cổng DB44 hỗ trợ nhiều loại tín hiệu, dễ dàng lắp đặt trên bo mạch PCI Express hiện có.
Kết luận về CP-114EL-DB25M
Card này là giải pháp thực tế cho việc mở rộng cổng serial trên máy tính công nghiệp. Đặc biệt khi đối mặt với các thiết bị cũ chưa được cập nhật giao tiếp. Với khả năng điều khiển luồng dữ liệu và độ bền cao. Sản phẩm phù hợp với nhu cầu kết nối ngoại vi trong các hệ thống vận hành lâu dài.
