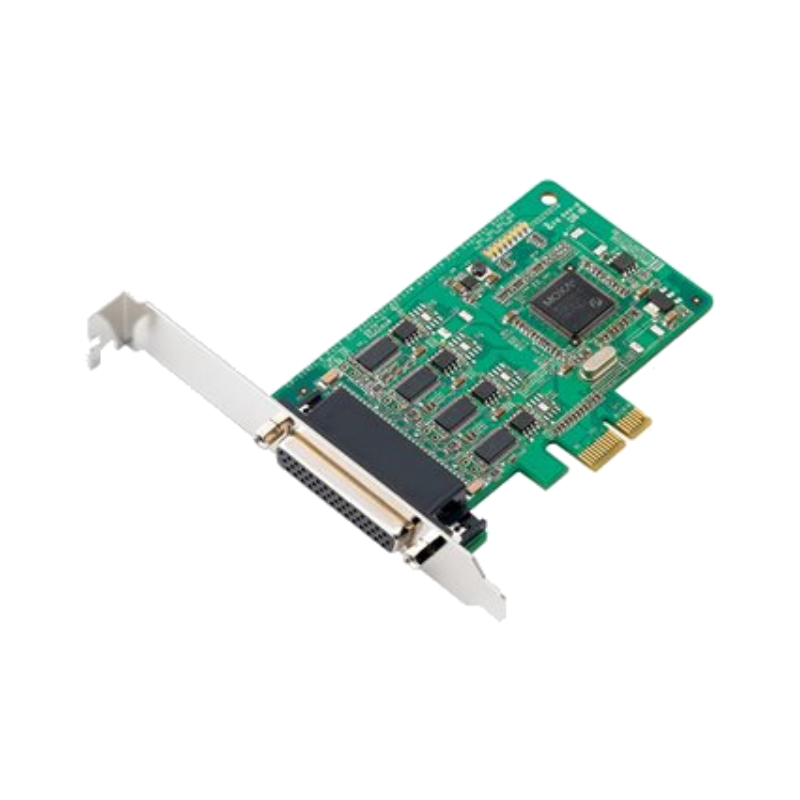

CP-114EL Card PCI Express nhiều cổng nối tiếp Moxa Vietnam
Hotline/Zalo: 0855 200 531 (Ms Vi)
Email: vi@jon-jul.com
CP-114EL là card PCI Express chuyên dụng cho việc nối tiếp nhiều cổng giao tiếp serial. Hỗ trợ đồng thời RS-232, RS-422 và RS-485. Thiết bị này được thiết kế để mở rộng khả năng kết nối giữa máy chủ. Đồng thời, Các thiết bị ngoại vi như cảm biến. Điều khiển hoặc hệ thống truyền thông cũ. Đặc biệt phù hợp với môi trường công nghiệp có yêu cầu về độ tin cậy và ổn định liên kết.
Mô tả và tính năng công nghệ của CP-114EL
Card này tích hợp 4 cổng nối tiếp, hoạt động trên nền tảng PCI Express 1.0. Hỗ trợ tốc độ truyền từ 50 bps đến 921,6 kbps với khả năng xử lý các tốc độ phi chuẩn. Mỗi cổng có thể cấu hình riêng biệt về dữ liệu (5–8 bit), khoảng cách dừng (1–2). Kiểu kiểm tra lỗi (không, chẵn, lẻ) và kiểm soát luồng (không, RTS/CTS, XON/XOFF). Cổng RS-232, RS-422 và RS-485 đều được cung cấp đầy đủ tín hiệu đầu vào – đầu ra. Cấu hình này cho phép kết nối linh hoạt với các thiết bị khác nhau trong hệ thống.
Thông số kỹ thuật của CP-114EL
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | CP-114EL |
| Dãy | CP-114EL |
| Tiêu chuẩn dãy số | RS-232/422/485 |
| Số lượng cổng dãy số | 4 |
| Bộ điều khiển giao tiếp | Phù hợp với 16C550C |
| Tổng kết nối | PCI Express 1.0 |
| Đầu nối | Cổng DB44 nữ |
| FIFO | 128 bytes |
| Số lượng tối đa các bản mạch trên một máy tính | 8 |
| Số lượng cổng | 4 |
| Tốc độ truyền (baudrate) | 50 bps đến 921.6 kbps (hỗ trợ tốc độ baud không chuẩn) |
| Số bit dữ liệu | 5, 6, 7, 8 |
| Bit dừng | 1, 1.5, 2 |
| Phân tích | Không, chẵn, lẻ, không gian, dấu |
| Kiểm soát luồng | Không có, RTS/CTS, XON/XOFF |
| RS-232 | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-4w | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-2w | Data+, Data-, GND |
| Các driver Windows | DOS, Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded |
| Các driver Linux | Lõi Linux 2.4.x, Lõi Linux 2.6.x, Lõi Linux 3.x, Lõi Linux 4.x, Lõi Linux 5.x |
| Phần mềm driver UNIX | QNX 6, Solaris 10, UnixWare 7, SCO OpenServer 5, SCO OpenServer 6 |
| Các đèn chỉ thị LED | Built-in Tx, Rx LEDs for each port |
| Nhiệt độ hoạt động | 0 to 55°C (32 to 131°F) |
| Nhiệt độ bảo quản (bao gồm hộp đựng) | -20 to 85°C (-4 to 185°F) |
| Độ ẩm tương đối môi trường | 5 đến 95% (không ngưng tụ) |
| EMC | EN 55032/35 |
| EMI | CISPR 32, FCC Part 15B Class B |
Ứng dụng trong công nghiệp của CP-114EL
Giải quyết kết nối cũ trong hệ thống điều khiển
Phù hợp để thay thế các cổng serial cũ. Kết nối trực tiếp với thiết bị cảm biến hoặc máy đo không có giao thức hiện đại.
Lắp đặt ở môi trường có nhiệt độ cao
Hoạt động ổn định từ 0°C đến 55°C. Đáp ứng yêu cầu lắp đặt trong nhà xưởng hoặc khu vực có nhiệt độ biến động.
Kết nối đa chuẩn giữa các thiết bị phân tán
Cho phép phối hợp giữa các thiết bị dùng RS-232 và RS-485 trong một mạng truyền thông nội bộ.
Ưu điểm nổi bật của CP-114EL
Thiết bị hỗ trợ tự động điều chỉnh tốc độ truyền. Phù hợp với nhiều loại thiết bị cũ mà không cần thay đổi phần cứng. Cổng có đèn chỉ thị hoạt động rõ ràng giúp dễ dàng kiểm tra trạng thái kết nối. Tính tương thích cao với cả Windows và Linux, giảm rủi ro mất kết nối do hệ điều hành.
Kết luận về CP-114EL
CP-114EL là giải pháp hiệu quả cho việc mở rộng kết nối serial trên hệ thống PC công nghiệp. Đặc biệt khi đang duy trì các thiết bị cũ hoặc cần tích hợp nhanh vào hệ thống hiện tại mà không cần đầu tư phần mềm mới.
