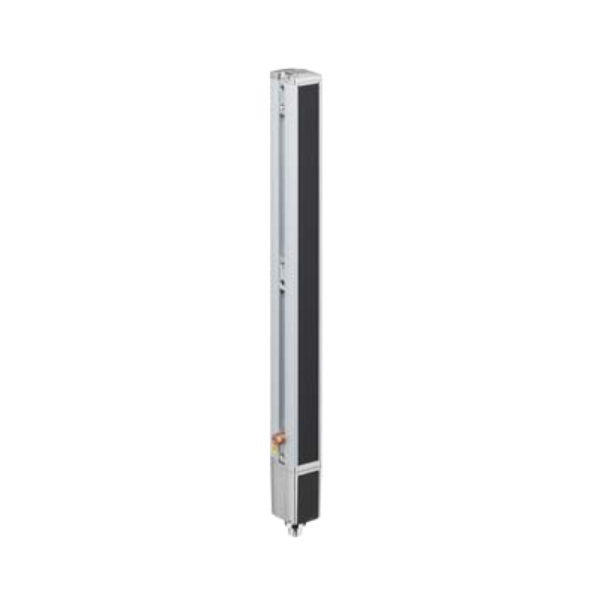

CML720i-T20-1910.A-M12 50119434 Bộ phát màn quang đo lường Leuze Vietnam
Hotline/Zalo: 0855 200 531 (Ms Vi)
Email: vi@jon-jul.com
CML720i-T20-1910.A-M12 là bộ phát màn quang đo lường chuyên dụng. Hoạt động dựa trên nguyên lý tia xuyên qua vật thể. Mục đích là xác định vị trí và kích thước đối tượng. Thiết bị này được thiết kế nhằm cung cấp thông tin chính xác về chiều dài vùng đo lường. Phù hợp với các môi trường công nghiệp cần độ ổn định cao trong việc phát hiện và giám sát vật thể di chuyển.
Mô tả và tính năng công nghệ của CML720i-T20-1910.A-M12
Bộ phát này sử dụng nguyên lý tia xuyên (throughbeam) kết hợp với hệ thống 96 tia đèn LED hồng ngoại. Bố trí đều cách nhau 20 mm. Các khối trượt BT-NC cho phép điều chỉnh góc chiếu tia linh hoạt theo nhu cầu lắp đặt. Tính năng quét đa hướng như tia chéo. Song song hay cắt ngang giúp tăng khả năng phát hiện đối tượng trong không gian rộng. Hệ thống hoạt động tự động đồng bộ với bộ thu. Đảm bảo độ chính xác khi phát hiện sự hiện diện của vật thể.
Thông số kỹ thuật của CML720i-T20-1910.A-M12
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | CML720i-T20-1910.A-M12 |
| Dãy | 720 |
| Nguyên lý hoạt động | Nguyên lý phát hiện tia xuyên |
| Loại thiết bị | Bộ phát |
| Chứa | 2x BT-NC block trượt |
| Ứng dụng | Đo đạc đối tượng |
| Phiên bản đặc biệt | Crossed-beam scanningDiagonal-beam scanningParallel-beam scanning |
| Phạm vi hoạt động | 0.3 … 7 m (guaranteed operating range) |
| Độ dài vùng đo | 1,910 mm |
| Số lượng tia | 96 chiếc |
| Khoảng cách giữa các tia | 20 mm |
| Nguồn sáng | LED, Tia hồng ngoại |
| Đường kính tối thiểu của vật thể | 30 mm |
| Điện áp cung cấp UB | 18 … 30 V, DC |
| Thời gian chu kỳ | 3.28 ms |
| Số lượng kết nối | 1 Chi tiết |
| Cổng nối | Trục |
| Chức năng | Nối với thiết bị nhận tín hiệuTín hiệu đồng bộCung cấp điện áp |
| Loại kết nối | Đầu nối |
| Kích thước ren | M12 |
| Vật liệu | Kim loại |
| Số lỗ | 5 chân |
| Kích thước (Rộng x Cao x Dài) | 29 mm x 35.4 mm x 1,995 mm |
| Vật liệu vỏ | Kim loại |
| Thân kim loại | Nhôm |
| Chất liệu nắp thấu kính | Nhựa |
| Khối lượng tịnh | 2,000 g |
| Loại màn hình | LED |
| Nhiệt độ môi trường, hoạt động | -30 … 60 °C |
| Cấp bảo vệ | IP 65 |
| Cấp bảo vệ | III |
Ứng dụng trong công nghiệp của Bộ phát màn quang đo lường CML720i-T20-1910.A-M12
Giám sát dòng sản phẩm trên dây chuyền
Dùng để phát hiện sự hiện diện của các chi tiết hoặc tấm kim loại di chuyển. Đảm bảo không có vật thể nào bị bỏ qua trong quá trình vận hành.
Xác định kích thước và vị trí vật thể
Phù hợp khi cần kiểm tra độ dài hoặc khoảng cách giữa các thành phần trong hệ thống lắp ráp.
Đảm bảo an toàn tại khu vực vận hành
Tự động cảnh báo khi có vật thể xâm nhập vào vùng đo. Hỗ trợ ngăn ngừa tai nạn do vật thể bất ngờ xuất hiện.
Ưu điểm nổi bật của CML720i-T20-1910.A-M12
Thiết bị hoạt động ổn định trong điều kiện nhiệt độ từ -30°C đến 60°C. Chịu được bụi bẩn và ẩm ướt nhờ lớp bảo vệ IP 65. Khả năng phát hiện đối tượng với đường kính tối thiểu 30 mm giúp phù hợp với nhiều loại vật liệu công nghiệp. Thiết kế gọn nhẹ, dễ lắp đặt trên bề mặt kim loại, kết nối nhanh bằng cổng 5 chân M12.
Kết luận về CML720i-T20-1910.A-M12
Là một giải pháp hiệu quả cho việc giám sát. Đồng thời, Đo lường vật thể di chuyển trong môi trường sản xuất nghiêm ngặt. Tính chính xác và khả năng chống nhiễu làm nên giá trị thực tế trong các hệ thống tự động hóa.
Mô tả ngắn: Bộ phát màn quang đo lường chính xác. Hoạt động ổn định trong điều kiện công nghiệp khắc nghiệt. Tích hợp tia LED hồng ngoại, độ phân giải cao, phù hợp lắp đặt trên dây chuyền tự động.
