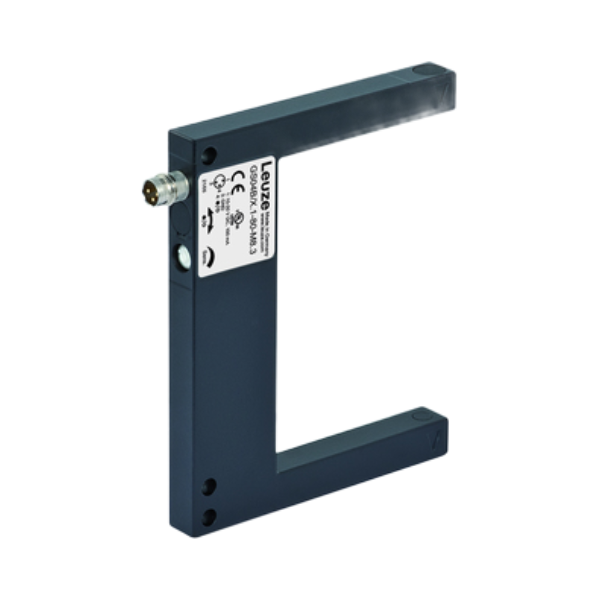

GS04B/P.1-80-M8.3 50146167 Cảm biến quang dạng khe Leuze Vietnam
Hotline/Zalo: 0855 200 531 (Ms Vi)
Email: vi@jon-jul.com
GS04B/P.1-80-M8.3 là cảm biến quang dạng khe, thiết kế để phát hiện vật thể nhỏ trong dòng sản xuất. Sản phẩm hoạt động dựa trên nguyên lý quang học. Sử dụng tia LED đỏ tại bước sóng 660 nm. Mục đích là tạo tín hiệu bật/tắt khi có đối tượng đi qua khe. Cảm biến phản ứng nhanh với kích thước vật thể tối thiểu 0,3 mm. Phù hợp với việc kiểm tra chi tiết nhỏ như linh kiện điện tử hoặc bộ phận cơ khí.
Mô tả và tính năng công nghệ của GS04B/P.1-80-M8.3
Cảm biến hoạt động bằng cách phát ra xung ánh sáng ngắn. Khi vật thể đi vào vùng cảm biến sẽ làm giảm tín hiệu – dẫn đến sự chuyển đổi trạng thái đầu ra. Cơ chế này cho phép phát hiện chính xác các đối tượng nhỏ. Đồng thời duy trì độ ổn định nhờ mạch bảo vệ chống ngược cực và chập mạch. Tín hiệu đầu ra được xử lý ở tần số lên tới 5.000 Hz. Đáp ứng nhu cầu kiểm soát liên tục trong dây chuyền sản xuất tự động.
Thông số kỹ thuật của GS04B/P.1-80-M8.3
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | GS04B/P.1-80-M8.3 |
| Dãy | 04B |
| Nguyên lý vật lý | Quang học |
| Ứng dụng | Phát hiện các chi tiết nhỏ |
| MTTF | 700.42 năm |
| Nguồn sáng | LED, Màu đỏ |
| Bước sóng | 660 nm |
| Transmitted-signal shape | Tín hiệu xung |
| Độ lặp lại | 0.02 mm |
| Đường kính tối thiểu của vật thể | 0.3 mm |
| Hệ thống bảo vệ | Bảo vệ đảo cựcĐiện trở ngắn mạch được bảo vệ |
| Điện áp cung cấp UB | 10 … 30 V, DC |
| Sự dao động dư | 0 … 15 %, Từ UB |
| Open-circuit current | 0 … 30 mA |
| Độ trễ chuyển mạch | 100 µm |
| Số lượng đầu ra số | 1 Chi tiết |
| Loại | Đầu ra số |
| Loại điện áp | DC |
| Dòng điện chuyển mạch, tối đa | 100 mA |
| Điện áp đóng cắt | cao: ≥(UB-2V)thấp: ≤ 2 V |
| Phần tử chuyển mạch | Transistor, PNP |
| Nguyên lý chuyển mạch | Light/dark switchable |
| Tần số chuyển mạch | 5,000 Hz |
| Thời gian đáp ứng | 0.1 ms |
| Thời gian trễ sẵn sàng | 150 ms |
| Số lượng kết nối | 1 Chi tiết |
| Chức năng | dấu hiệu OUT Nguồn điện |
| Loại kết nối | Đầu nối |
| Kích thước ren | M8 |
| Loại | Nối nam |
| Vật liệu | Kim loại |
Ứng dụng trong công nghiệp của cảm biến quang dạng khe GS04B/P.1-80-M8.3
Phát hiện chi tiết nhỏ trong lắp ráp
Dùng để kiểm tra các linh kiện có kích thước dưới 1 mm như vi mạch, đinh tán, hoặc lớp phủ.
Kiểm soát dòng sản phẩm trên băng chuyền
Giúp nhận diện sự hiện diện của từng phần tử trong quá trình vận chuyển. Đảm bảo không bỏ sót vật liệu.
Định vị đầu vào trong hệ thống tự động
Tạo tín hiệu đầu vào chính xác để điều khiển cơ cấu tiếp theo khi phát hiện vật thể đủ kích thước.
Ưu điểm nổi bật của GS04B/P.1-80-M8.3
Sản phẩm có độ ổn định cao với tuổi thọ hoạt động lên đến 700 năm. Giảm rủi ro hỏng hóc trong môi trường làm việc liên tục. Thời gian phản hồi chỉ mất 0,1 ms. Đồng thời, Thời gian chuẩn bị đầu ra là 150 ms – phù hợp với tốc độ xử lý nhanh của dây chuyền công nghiệp. Cấu trúc khe được thiết kế đơn giản, dễ lắp đặt và bảo trì.
Kết luận về GS04B/P.1-80-M8.3
Cảm biến này đáp ứng nhu cầu phát hiện chi tiết nhỏ một cách chính xác. Đồng thời, Bền bỉ trong các hệ thống sản xuất hiện đại. Với khả năng hoạt động ổn định và phản hồi nhanh. Nó đóng vai trò then chốt trong kiểm soát chất lượng tại nhiều dây chuyền lắp ráp và chế tạo.
