CP-IO13-4C là bo mở rộng I/O chuyên dụng của COMFILE Technology, được thiết kế dành riêng cho ComfilePi CPi-C070WR-4C. Sản phẩm bổ sung các ngõ vào số, ngõ ra số và hai cổng truyền thông RS-232C, giúp CPi-C070WR-4C dễ dàng kết nối với các thiết bị và tín hiệu trong môi trường công nghiệp.

Mô tả sản phẩm CP-IO13-4C

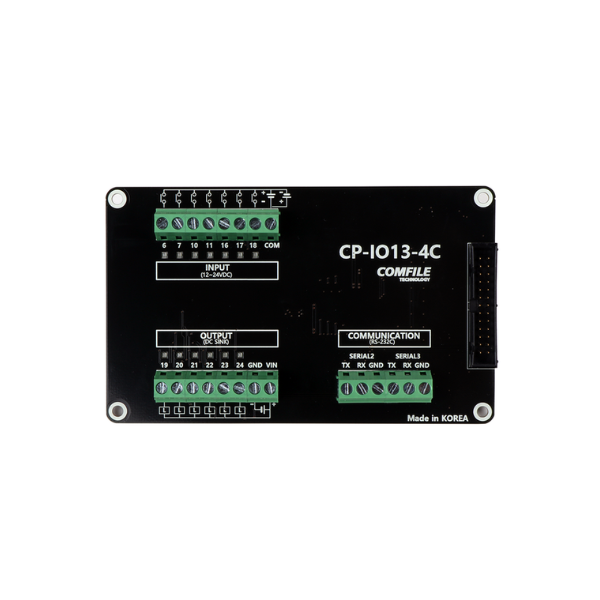

CP-IO13-4C là I/O expansion board có thiết kế nhỏ gọn, tích hợp 7 ngõ vào số DC, 6 ngõ ra transistor NPN và 2 cổng RS-232C. Bo sử dụng terminal dạng vít giúp thuận tiện đấu nối dây trong tủ điều khiển, đồng thời được trang bị đèn LED chỉ thị để dễ dàng quan sát trạng thái tín hiệu trong quá trình vận hành.

Sản phẩm được thiết kế chỉ tương thích với CPi-C070WR-4C. Khi kết hợp với CPi-C070WR4C, CP-IO13-4C mở rộng khả năng kết nối I/O và giao tiếp nối tiếp cho hệ thống Panel PC công nghiệp dựa trên Raspberry Pi Compute Module 4.

Thông số kỹ thuật CP-IO13-4C

Thông số	Chi tiết
Model	CP-IO13-4C
Hãng sản xuất	COMFILE Technology
Loại sản phẩm	I/O Board Accessory
Thiết bị tương thích	CPi-C070WR-4C
Ngõ vào số	7 kênh
Điện áp ngõ vào	12 đến 24 VDC
Điện áp tuyệt đối tối thiểu/tối đa	3.3 đến 28 VDC
Thời gian đáp ứng ngõ vào	5 ms
Mức OFF ngõ vào	< 1.8 VDC
Mức ON ngõ vào	> 2.5 VDC
Ngõ ra số	6 ngõ ra DC sink NPN
Điện áp ngõ ra tối đa	30 VDC
Dòng ngõ ra tối đa	150 mA
Thời gian đáp ứng ngõ ra	10 ms
Giao tiếp	2 × RS-232C
Kết nối	Screw terminals
Phụ kiện đi kèm	1 × cáp ribbon 26 pin, 4 × vít lắp đặt

Các thông số trên được tổng hợp từ tài liệu sản phẩm chính thức của COMFILE Technology.

Đặc điểm nổi bật của CP-IO13-4C

7 ngõ vào số 12 đến 24 VDC: Cho phép CPi-C070WR-4C tiếp nhận các tín hiệu điều khiển và tín hiệu số ở mức điện áp thường gặp trong hệ thống công nghiệp.
6 ngõ ra transistor NPN: Ngõ ra DC sink với điện áp tối đa 30 VDC và dòng tối đa 150 mA, phù hợp để giao tiếp với các thiết bị điều khiển có tín hiệu số tương ứng.
Tích hợp 2 cổng RS-232C: Cung cấp thêm hai giao tiếp nối tiếp cho hệ thống. COMFILE Technology cũng xác nhận CP-IO13-4C đưa hai UART bổ sung của CPi-C070WR4C ra dưới dạng cổng RS-232.
LED chỉ thị trạng thái: Hỗ trợ kỹ thuật viên quan sát tín hiệu trực quan, thuận tiện hơn khi kiểm tra đấu nối và xử lý sự cố.
Thiết kế chuyên dụng cho CPi-C070WR-4C: Sản phẩm được phát triển riêng cho dòng C, giúp mở rộng I/O theo đúng kiến trúc phần cứng của thiết bị.
Đấu nối thuận tiện: Terminal dạng vít và cáp ribbon 26 pin giúp việc kết nối, lắp đặt và bảo trì hệ thống thuận tiện hơn.

Ứng dụng CP-IO13-4C

CP-IO13-4C phù hợp để sử dụng trong các hệ thống dựa trên ComfilePi CPi-C070WR-4C, đặc biệt khi cần mở rộng khả năng giao tiếp với thiết bị hiện trường. Một số ứng dụng gồm:

Kết nối tín hiệu digital input từ cảm biến và thiết bị hiện trường.
Điều khiển các thiết bị có tín hiệu digital output phù hợp.
Kết nối thiết bị thông qua giao tiếp RS-232C.
Hệ thống điều khiển và giám sát máy móc.
Panel PC công nghiệp sử dụng Raspberry Pi Compute Module 4.
Các giải pháp tự động hóa cần kết hợp giao diện HMI với I/O công nghiệp.

COMFILE Technology định hướng CPi-C070WR4C cho các ứng dụng công nghiệp và CP-IO13-4C là bo I/O mở rộng tương ứng dành riêng cho model này.

Kết luận

CP-IO13-4C là lựa chọn phù hợp để mở rộng I/O cho CPi-C070WR-4C, cung cấp 7 ngõ vào số, 6 ngõ ra NPN và 2 cổng RS-232C trong một bo mạch nhỏ gọn. Với thiết kế chuyên dụng, terminal đấu dây thuận tiện và LED chỉ thị trạng thái, sản phẩm hỗ trợ triển khai CPi-C070WR-4C hiệu quả hơn trong các hệ thống điều khiển và tự động hóa công nghiệp.

Nếu bạn cần CP-IO13-4C COMFILE Technology tại Việt Nam, vui lòng liên hệ để được tư vấn khả năng tương thích, cấu hình hệ thống và báo giá sản phẩm.
