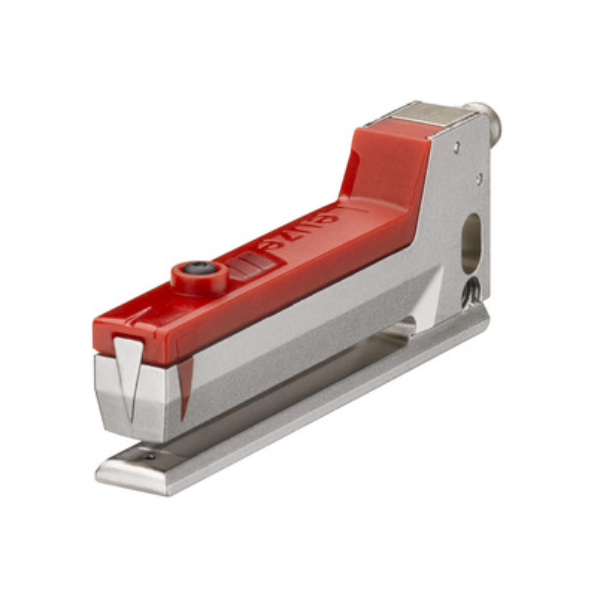

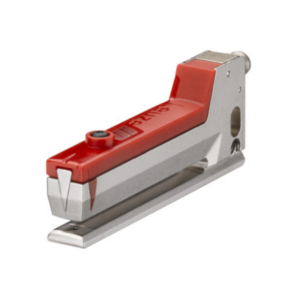

GS 63B/6D.3-S8 50128008 Cảm biến quang dạng khe Leuze Vietnam
Hotline/Zalo: 0855 200 531 (Ms Vi)
Email: vi@jon-jul.com
GS 63B/6D.3-S8 là cảm biến quang dạng khe. Thiết kế để phát hiện các nhãn không trong suốt trong dòng sản xuất. Thiết bị hoạt động bằng tia hồng ngoại, phản ứng với sự hiện diện của vật thể không thấm sáng. Điều này giúp hệ thống nhận biết được các điểm kiểm tra cần thiết mà không cần tiếp xúc. Nó đóng vai trò như một mắt cảm biến tự động. Cấu hình này cho phép kiểm soát chất lượng tại các bước xử lý sản phẩm.
Mô tả và tính năng công nghệ của GS 63B/6D.3-S8
Cảm biến này sử dụng nguyên lý quang học, phát ra tín hiệu hồng ngoại ở bước sóng 940 nm. Khi có nhãn không trong suốt đi qua khe, tia ánh sáng bị chặn, tạo ra tín hiệu điện. Tín hiệu được truyền dưới dạng xung, với tốc độ phản hồi nhanh chỉ 0,05 ms. Hệ thống có khả năng học lại đầu vào (teach input). Cấu hình này cho phép người vận hành định vị chính xác vị trí của nhãn trên sản phẩm. Bộ lọc bảo vệ chống ngắn mạch và đảo cực giúp đảm bảo an toàn khi. Thiết bị vận hành trong môi trường không ổn định.
Thông số kỹ thuật của GS 63B/6D.3-S8
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | GS 63B/6D.3-S8 |
| Dãy | 63 |
| Nguyên lý vật lý | Quang học |
| Ứng dụng | Phát hiện nhãn không trong suốt |
| Chiều rộng nhãn, tối thiểu | 2 mm |
| Khoảng cách nhãn, tối thiểu | 2 mm |
| Môi chất | Không trong suốt |
| Phiên bản đặc biệt | Đầu vào học |
| Nguồn sáng | LED, Tia hồng ngoại |
| Bước sóng | 940 nm |
| Transmitted-signal shape | Tín hiệu xung |
| Hệ thống bảo vệ | Bảo vệ đảo cựcĐiện trở ngắn mạch được bảo vệ |
| Điện áp cung cấp UB | 10 … 30 V, DC |
| Sự dao động dư | 0 … 15 %, Từ UB |
| Open-circuit current | 0 … 30 mA |
| Số lượng đầu vào học | 1 Chi tiết |
| Loại | Đầu vào học |
| Loại điện áp | DC |
| Điện áp đóng cắt | cao: ≥8Vthấp: ≤ 2 V |
| Trạng thái chuyển mạch hoạt động | High |
| Số lượng đầu ra số | 1 Chi tiết |
| Loại | Đầu ra số |
| Dòng điện chuyển mạch, tối đa | 100 mA |
| Điện áp đóng cắt | cao: ≥(UB-2V)thấp: ≤ 2 V |
| Phần tử chuyển mạch | Transistor, kiểu Push-pull |
| Nguyên lý chuyển mạch | Tín hiệu chuyển mạch trên nhãn |
| Tần số chuyển mạch | 10,000 Hz |
| Thời gian đáp ứng | 0.05 ms |
| Thời gian trễ sẵn sàng | 300 ms |
| Tốc độ băng chuyền tối đa trong giai đoạn học | 20 m/phút |
| Số lượng kết nối | 1 Chi tiết |
Ứng dụng trong công nghiệp của GS 63B/6D.3-S8
Phát hiện nhãn trên dây chuyền lắp ráp
Dùng để xác minh sự hiện diện của nhãn trên từng sản phẩm. Đặc biệt khi nhãn có bề rộng tối thiểu 2 mm.
Kiểm tra chất liệu vật liệu không thấm sáng
Thiết bị phù hợp khi cần phát hiện các lớp phủ. Bao bì hoặc dấu hiệu không trong suốt như mực, keo hay lớp sơn.
Tích hợp kiểm soát dòng sản phẩm tự động
Cho phép hệ thống dừng hoặc cảnh báo khi không phát hiện được nhãn. Ngăn lỗi xảy ra trong quá trình hoàn thiện.
Ưu điểm nổi bật của GS 63B/6D.3-S8
Tốc độ phản hồi nhanh, đáp ứng trong vòng 0,05 ms. Điều này giúp xử lý dòng sản phẩm nhanh mà vẫn chính xác. Tính ổn định cao do bảo vệ chống ngắn mạch và đảo cực. Có thể điều chỉnh vị trí học bằng đầu vào kỹ thuật số đơn. Phù hợp với nhiều quy trình sản xuất khác nhau.
Kết luận về GS 63B/6D.3-S8
Sản phẩm là giải pháp hiệu quả cho việc phát hiện nhãn không trong suốt. Đảm bảo tính liên tục và độ tin cậy trong các dây chuyền công nghiệp. Thiết bị hoạt động ổn định dưới điều kiện vận hành thông thường. Phù hợp để tích hợp vào hệ thống cảm biến tự động.
