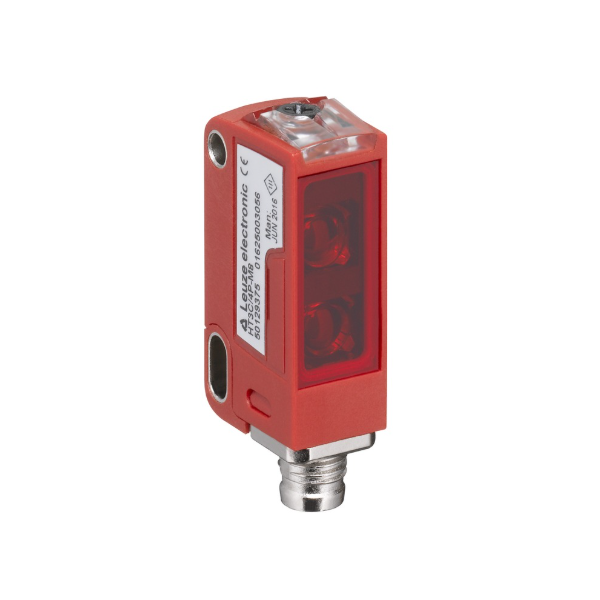

HT3C.V/4P-M8 50129387 Cảm biến quang khuếch tán có xóa nền Leuze Vietnam
Hotline/Zalo: 0855 200 531 (Ms Vi)
Email: vi@jon-jul.com
HT3C.V/4P-M8 là cảm biến quang khuếch tán có xóa nền. Thiết kế để phát hiện các bề mặt bóng hoặc vật liệu trong suốt. Sản phẩm hoạt động dựa trên nguyên lý phản xạ khuếch tán với chức năng loại bỏ nền. Điều này giúp tăng độ chính xác trong điều kiện ánh sáng phức tạp. Nó phù hợp cho các hệ thống cần nhận diện nhanh và ổn định. Đặc biệt khi đối tượng có bề mặt sáng hoặc minh bạch.
Mô tả và tính năng công nghệ của HT3C.V/4P-M8
Sản phẩm sử dụng nguồn ánh sáng đỏ 633 nm từ LED. Phát ra tia laser tập trung ở góc 11°, tạo thành vùng chiếu sáng hình tròn. Cơ chế xóa nền giúp giảm ảnh hưởng của nền mẫu. Đảm bảo tín hiệu đầu ra ổn định dù môi trường thay đổi. Với cấu trúc cố định tại khoảng cách 150 mm. Cảm biến không yêu cầu điều chỉnh cơ khí, thuận tiện lắp đặt trong dây chuyền sản xuất. Nguyên lý hoạt động dựa trên chuyển tiếp giữa trạng thái sáng và tối. Cấu hình này cho phép xử lý sự kiện bằng hai đầu ra số PNP.
Thông số kỹ thuật của HT3C.V/4P-M8
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | HT3C.V/4P-M8 |
| Dãy | 3C |
| Nguyên lý hoạt động | Nguyên lý phản xạ phân tán với việc loại bỏ nền |
| Phiên bản đặc biệt | V-optics |
| Black-white error | < 10% up to 100 mm |
| Phạm vi hoạt động | Khoảng hoạt động được đảm bảo |
| Khoảng hoạt động, màu trắng 90% | 0.015 … 0.15 m |
| Khoảng hoạt động, màu xám 18% | 0.015 … 0.13 m |
| Khoảng hoạt động, màu đen 6% | 0.015 … 0.11 m |
| Giới hạn khoảng hoạt động | 0.015 … 0.15 m (typical operating range) |
| Khoảng điều chỉnh | 20 … 150 mm |
| Khoảng hoạt động | 30 … 70 mm |
| Đường đi tia | Tập trung |
| Nguồn sáng | LED, Màu đỏ |
| Bước sóng | 633 nm |
| Transmitted-signal shape | Tín hiệu xung |
| Nhóm LED | Nhóm được miễn (theo EN 62471) |
| Loại hình học điểm sáng | Tròn |
| Điểm thoát tia sáng | Góc trước 11° |
| Tập trung | Cố định |
| Khoảng cách lấy nét | 150 mm |
| Hệ thống bảo vệ | Bảo vệ đảo cựcĐiện trở ngắn mạch được bảo vệ |
| Điện áp cung cấp UB | 10 … 30 V, DC, Bao gồm sóng dư |
| Sự dao động dư | 0 … 15 %, Từ UB |
| Open-circuit current | 0 … 15 mA |
| Số lượng đầu ra số | 2 Chiếc |
| Loại | Đầu ra số |
| Phần tử chuyển mạch | Transistor, PNP |
| Nguyên lý chuyển mạch | Tác động khi có sáng |
| Nguyên lý chuyển mạch | Tác động khi tối |
Ứng dụng trong công nghiệp của HT3C.V/4P-M8
Phát hiện vật liệu trong suốt
Được dùng để kiểm tra kính, nhựa hoặc các vật liệu có độ trong cao. Nơi mà cảm biến truyền thống không thể nhận diện do phản xạ yếu.
Nhận dạng bề mặt bóng
Phù hợp với việc kiểm soát các chi tiết kim loại được mài. Bề mặt phẳng hoặc phủ lớp bóng, tránh sai sót do phản xạ mạnh.
Truyền tín hiệu nhanh trong dây chuyền tự động
Tích hợp dễ dàng vào hệ thống cảm biến tuần tự nhờ đầu ra số ổn định. Đáp ứng nhu cầu phát hiện tức thì trong dòng sản phẩm.
Ưu điểm nổi bật của HT3C.V/4P-M8
Sản phẩm giảm thiểu sai lệch màu sắc do nền. Duy trì độ chính xác dưới 10% ở khoảng cách từ 15 mm đến 150 mm. Tính ổn định hoạt động trong điều kiện ánh sáng thay đổi giúp giảm tần suất bảo trì và lỗi phát hiện. Thiết kế cố định, không cần điều chỉnh, phù hợp với môi trường lắp đặt chặt chẽ.
Kết luận về HT3C.V/4P-M8
Đây là giải pháp cảm biến quang hiệu quả cho các nhiệm vụ phát hiện vật liệu trong suốt hoặc bề mặt bóng. Đảm bảo kết quả ổn định mà không phụ thuộc vào điều kiện chiếu sáng. Sản phẩm phù hợp với nhiều ứng dụng công nghiệp yêu cầu độ chính xác cao và khả năng vận hành liên tục.
