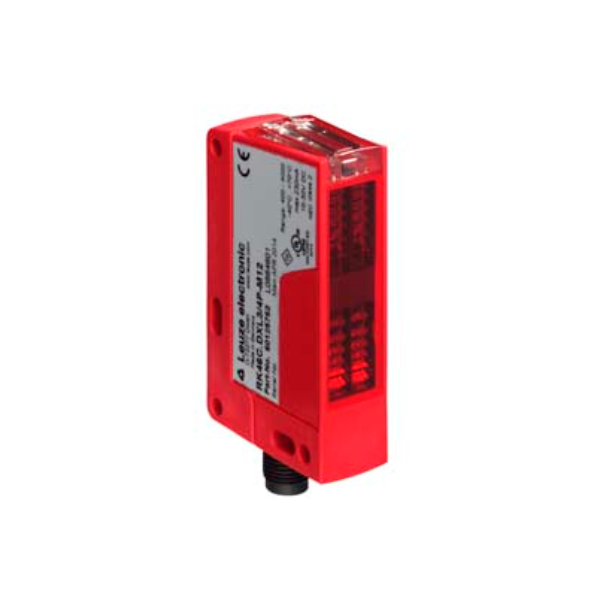

RK46C.DXL3/4P-M12 50125752 Cảm biến quang phản xạ Leuze Vietnam
Hotline/Zalo: 0855 200 531 (Ms Vi)
Email: vi@jon-jul.com
RK46C.DXL3/4P-M12 là cảm biến quang phản xạ dùng để phát hiện vật thể trên băng chuyền. Hoạt động bằng nguyên lý phản xạ ánh sáng. Thiết bị này nhận diện các đối tượng có hình dạng bất thường hoặc lỗ hổng. Phù hợp với môi trường sản xuất yêu cầu độ chính xác cao và khả năng phản hồi nhanh. Nó được thiết kế cho việc giám sát liên tục mà không cần tiếp xúc trực tiếp với vật liệu.
Mô tả và tính năng công nghệ của RK46C.DXL3/4P-M12
Cảm biến sử dụng đèn LED đỏ với bước sóng 620 nm. Phát ra tia sáng ngắn và bật ngắt (pulsed), tạo thành vùng phát hiện rộng 40–60 mm. Khi vật thể đi qua vùng phát hiện. Ánh sáng phản xạ sẽ thay đổi, kích hoạt tín hiệu chuyển mạch. Thiết bị hoạt động dựa trên chế độ bật/tắt ánh sáng. Cấu hình này cho phép phát hiện vật thể nhỏ nhất đạt 8 mm. Cấu trúc chống ngược cực tính và bảo vệ ngắn mạch giúp ổn định. Thiết bị hoạt động trong điều kiện thực tế.
Thông số kỹ thuật của RK46C.DXL3/4P-M12
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | RK46C.DXL3/4P-M12 |
| Dãy | 46C |
| Nguyên lý hoạt động | Nguyên lý phản xạ |
| Khoảng cách chuyển mạch Sn | 0 … 4,000 mm |
| Phiên bản đặc biệt | Điểm sáng dài (XL) |
| Phạm vi hoạt động | 0.4 … 4 m (guaranteed operating range), With reflector TK(S) 100×100 |
| Giới hạn khoảng hoạt động | 0.4 … 5.2 m (typical operating range), With reflector TK(S) 100×100 |
| Độ dài vùng đo | 60 mm |
| Loại khoảng cách phát hiện | Light-band 40-60 mm |
| Nguồn sáng | LED, Màu đỏ |
| Bước sóng | 620 nm |
| Transmitted-signal shape | Tín hiệu xung |
| Nhóm LED | Nhóm được miễn (theo EN 62471) |
| Kích thước vật thể nhỏ nhất | 8 mm |
| Hệ thống bảo vệ | Bảo vệ đảo cựcĐiện trở ngắn mạchBảo vệ xung |
| Điện áp cung cấp UB | 10 … 30 V, DC, Bao gồm sóng dư |
| Sự dao động dư | 0 … 15 %, Từ UB |
| Open-circuit current | 0 … 20 mA |
| Số lượng đầu ra số | 2 Chiếc |
| Loại | Đầu ra số |
| Loại điện áp | DC |
| Dòng điện chuyển mạch, tối đa | 100 mA |
| Điện áp đóng cắt | cao: ≥(UB-2V)thấp: ≤ 2 V |
| Phần tử chuyển mạch | Transistor, PNP |
| Nguyên lý chuyển mạch | Tác động khi có sáng |
| Nguyên lý chuyển mạch | Tác động khi tối |
| Tần số chuyển mạch | 250 Hz |
| Thời gian đáp ứng | 2 ms |
| Thời gian trễ sẵn sàng | 300 ms |
| Số lượng kết nối | 1 Chi tiết |
Ứng dụng trong công nghiệp của RK46C.DXL3/4P-M12
Phát hiện vật thể có lỗ hoặc khe hở
Thiết bị phù hợp khi kiểm tra các sản phẩm như hộp đựng. Tấm kim loại có khe hở, đảm bảo không có lỗi cấu trúc.
Giám sát đối tượng trên băng chuyền
Sử dụng để xác nhận sự hiện diện của từng vật thể. Ví dụ: chai, túi bao bì, hoặc vật liệu dạng kéo dài.
Đo lường khoảng cách với độ chính xác cao
Tín hiệu phản hồi rõ ràng từ 0 đến 4 mét. Cấu hình này cho phép định vị chính xác trong dây chuyền tự động.
Ưu điểm nổi bật của RK46C.DXL3/4P-M12
Phản ứng nhanh chỉ mất 2 ms, thời gian chuẩn bị dưới 300 ms. Đáp ứng yêu cầu xử lý tốc độ cao. Thiết bị hoạt động ổn định trong điều kiện thay đổi điện áp (10–30 V DC). Đồng thời, Có khả năng chống nhiễu điện từ nhờ mạch bảo vệ toàn diện.
Kết luận về RK46C.DXL3/4P-M12
Một giải pháp bền vững cho việc phát hiện vật thể trong môi trường sản xuất. Kết hợp giữa độ nhạy cao và khả năng chịu tải điện tốt. Sản phẩm phù hợp với các dây chuyền kiểm tra tự động. Đảm bảo tính liên tục và độ tin cậy. https://www.leuze.com/en-us/rk46c.dxl3-4p-m12/50125752
