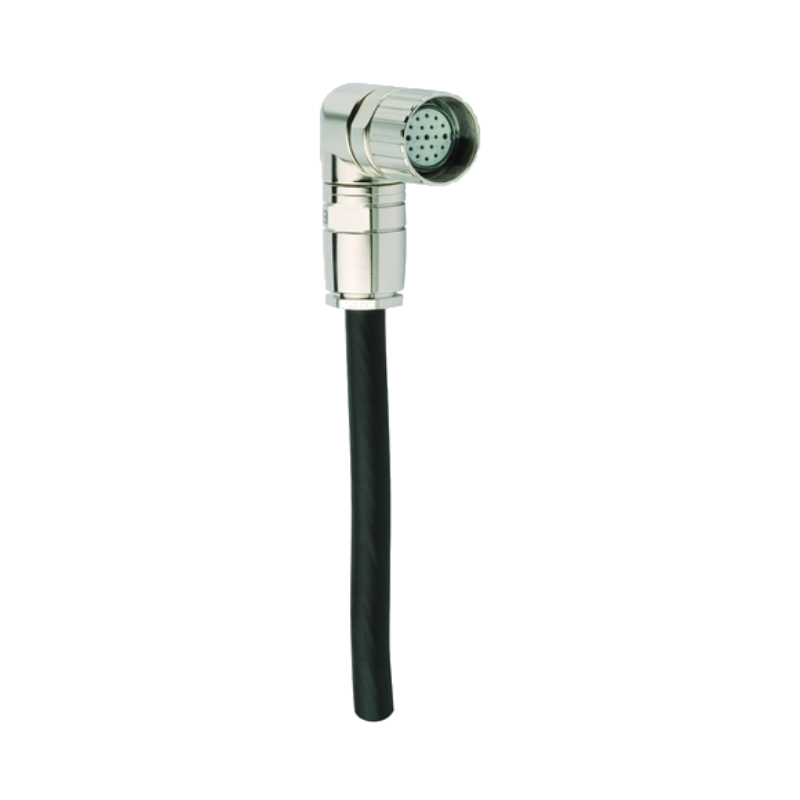

C-M23F19-19XDIFPU10,0-MA 092901 Đầu nối/cáp kết nối Euchner Vietnam
Hotline/Zalo: 0855 200 531 (Ms Vi)
Email: vi@jon-jul.com
C-M23F19-19XDIFPU10,0-MA là đầu nối cáp chuyên dụng dùng để kết nối các thiết bị trong hệ thống công nghiệp. Đảm bảo truyền dẫn tín hiệu ổn định giữa các thành phần. Sản phẩm này được thiết kế cho môi trường hoạt động chặt chẽ. Nơi yêu cầu độ bền cơ học và khả năng chống cháy cao. Với cấu hình 19 dây, nó hỗ trợ nhiều kênh tín hiệu đồng thời mà vẫn duy trì độ tin cậy trong điều kiện vận hành thực tế.
Mô tả và tính năng công nghệ của C-M23F19-19XDIFPU10,0-MA
Đầu nối này sử dụng dây dẫn bằng đồng mềm, siêu mảnh. Điều này giúp linh hoạt khi uốn cong mà không mất độ dẫn điện. Tính năng chống cháy theo tiêu chuẩn VDE 0472 804 cho phép sử dụng trong môi trường có nguy cơ bốc cháy. Kết nối bằng đầu nối M23 nữ với 19 chân. Phù hợp với các thiết bị cảm biến hoặc bộ điều khiển cần nhiều kênh đầu vào – đầu ra. Dây được cách điện bằng PVC, lớp vỏ PUR chịu nhiệt tốt. Điều này giúp bảo vệ khỏi tác động cơ học và hóa chất từ môi trường bên ngoài.
Thông số kỹ thuật của C-M23F19-19XDIFPU10,0-MA
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | C-M23F19-19XDIFPU10,0-MA |
| Điện áp định mức | 150 V |
| Danh mục quá điện áp | II |
| Mức độ ô nhiễm theo EN 60664-1 | 3 |
| xác định dây dẫn | mã màu |
| Tiết diện dây dẫn | 16 x 0.5 mm² / 3 x 1 mm² |
| Số lượng dây dẫn | 19 |
| Bán kính uốn động | 10 lần đường kính dây |
| Hành vi chống cháy | Chống cháy theo VDE 0472 804 |
| Nhiệt độ lưu trữ | -40 … 90 °C |
| Loại cáp | thẳng |
| gần | 11.6 mm |
| Chiều dài cáp | 10 m |
| Màu lớp bọc | Đen |
| Phù hợp với chuỗi kéo | Có |
| Nhiệt độ môi trường dây (động) | -20 … 90 °C |
| Nhiệt độ môi trường dây (tĩnh) | -40 … 90 °C |
| lớp bao bọc | PUR |
| lớp cách điện dây dẫn | PVC |
| dây dẫn | Dây linh hoạt EL-Cu, không lớp cách điện, sợi siêu mảnh |
| đầu dây dẫn | lớp bọc được cắt |
| Kiểu kết nối | dây nối bay |
| Kiểu kết nối | Cổng nối M23 |
| Kiểu kết nối | Cổng nữ |
| Chỉ định cổng nối | RC |
| Cổng ra dây | Góc trái |
| Số chân | 19 |
| Cấp bảo vệ | IP65/IP67 |
| Cổng khóa | Nối bằng vít |
| Số lần cắm đặt | 50 |
| Cổng khóa | CuZn, phủ kẽm |
Ứng dụng trong công nghiệp của C-M23F19-19XDIFPU10,0-MA
Hệ thống kiểm soát khí nén yêu cầu nhiều tín hiệu đồng thời. Mục đích là giám sát áp suất, nhiệt độ và dòng chảy. Sản phẩm này thích hợp kết nối với các cảm biến đo lường. Trong hệ thống tự động hóa dây chuyền. Nó dùng để truyền dữ liệu giữa bộ điều khiển và các thiết bị cảm biến phân tán. Các ứng dụng như phòng thí nghiệm. Khu vực xử lý vật liệu hay hệ thống điều hòa cũng có thể tích hợp nhờ khả năng chống bụi và chống nước theo tiêu chuẩn IP65/IP67.
Ưu điểm nổi bật của C-M23F19-19XDIFPU10,0-MA
Sản phẩm có khả năng uốn cong tối thiểu 10 lần đường kính cáp. Cấu hình này cho phép lắp đặt linh hoạt trong không gian hạn chế. Lớp vỏ chống cháy giúp an toàn khi xảy ra sự cố. Dễ dàng tháo lắp bằng vít đậy. Chịu được từ 50 chu kỳ lắp – tháo mà vẫn giữ nguyên độ bền cơ học. Độ ẩm và nhiệt độ môi trường hoạt động rộng (-40°C đến +90°C) phù hợp với nhiều điều kiện sản xuất thực tế.
Kết luận về C-M23F19-19XDIFPU10,0-MA
Đây là giải pháp kết nối tin cậy. Đáp ứng đầy đủ yêu cầu kỹ thuật trong các hệ thống công nghiệp cần độ ổn định cao. Sản phẩm phù hợp với các ứng dụng yêu cầu truyền dẫn tín hiệu đa kênh. Vận hành liên tục trong điều kiện khắc nghiệt.
