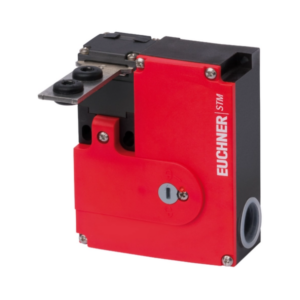

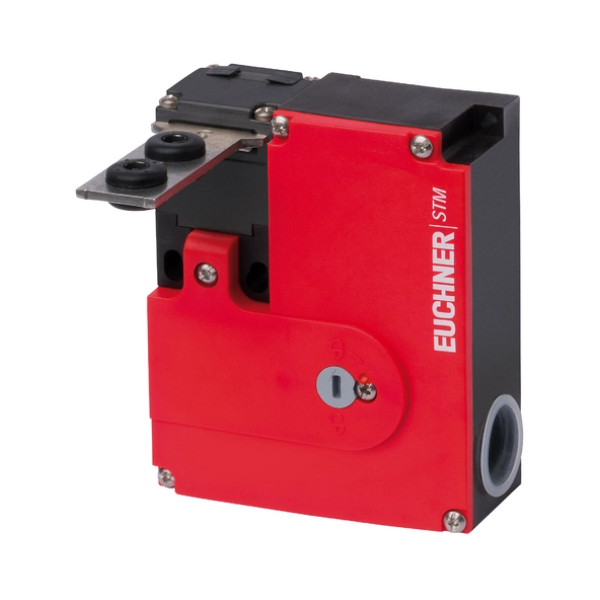

STM2N-222B024-M 092048 Công tắc/cảm biến an toàn Euchner Vietnam
Hotline/Zalo: 0855 200 531 (Ms Vi)
Email: vi@jon-jul.com
STM2N-222B024-M là công tắc an toàn dạng cảm biến. Được thiết kế để phát hiện vị trí cửa hoặc rào chắn và đảm bảo. Thiết bị hoạt động an toàn bằng cách ngắt tín hiệu khi có sự tiếp cận. Thiết bị này hoạt động dựa trên nguyên lý dòng điện mở mạch. Điều này giúp duy trì trạng thái khóa cho các bộ phận bảo vệ khi nguồn điện ổn định.
Mô tả và tính năng công nghệ của STM2N-222B024-M
Thiết bị sử dụng cơ chế mở mạch khi không có dòng điện. Tức là cửa hoặc rào sẽ được giữ ở trạng thái đóng nếu hệ thống điện hoạt động bình thường. Khi mất điện, cửa tự mở nhờ lực hồi phục. Đầu cảm biến được làm từ nhựa, chịu tải cao với lực tác động lên đến 35 N. Có thể điều chỉnh góc mở theo bước 90 độ, phù hợp với nhiều loại cấu trúc cửa. Tính năng này đặc biệt hữu ích khi cần kiểm soát khoảng cách giữa cửa và điểm tiếp xúc.
Thông số kỹ thuật của STM2N-222B024-M
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | STM2N-222B024-M |
| 222 | Slow-action switching contact |
| Cầu chì | Tối đa 4 A gG |
| Công suất tiêu thụ | 6 W |
| Tiết diện nối | 0.34 … 1.5 mm² |
| Điện áp cách điện định mức Ui | 250 V |
| Điện áp xung định mức Uimp | 2.5 kV |
| AC-15 | 4 A 230 V |
| DC-13 | 4 A 24 V |
| AC/DC | 24 V -15% … +10% |
| thời gian hoạt động của cơ cấu từ | 100 % |
| Tối thiểu tại 10 mA | 12 V |
| Tối thiểu tại 24 V | 1 mA |
| Dòng điện định mức nhiệt Ith | 4 A |
| Tốc độ khởi động | Tối đa 20 m/phút |
| Hướng tiếp cận | B |
| 1 x | M20 x 1.5 |
| Số lượng tiếp điểm được kích hoạt dương tại vị trí cửa | 2 |
| Số lượng tiếp điểm giám sát khóa an toàn được kích hoạt dương | 1 |
| Lực kéo ra | 30 N |
| Tần số kích hoạt | tối đa 1200 1/h |
| Lực tác động | 35 N |
| hướng lắp đặt | bất kỳ |
| Độ sâu lắp đặt | 24.5 mm |
| Nhiệt độ lưu trữ | -25 … 70 °C |
| Tuổi thọ cơ khí | 2 x 10⁶ |
| Lực giữ | 20 N |
| Nguyên lý chuyển mạch | Slow-action switching contact |
| Cấp bảo vệ | IP67 |
| Nhiệt độ môi trường | -20 … 55 °C |
| Tiếp điểm | Hợp kim bạc, phủ vàng |
Ứng dụng trong công nghiệp của STM2N-222B024-M
Hệ thống này được dùng tại các khu vực chứa thiết bị có nguy cơ tai nạn do tiếp xúc. Như cánh cửa máy móc, khung chắn hoặc rào an toàn. Trong môi trường sản xuất, nó giúp ngăn chặn việc vận hành khi cửa chưa hoàn toàn kín. Một ví dụ cụ thể là ứng dụng trên cửa bảo vệ thiết bị xử lý nhiệt – nơi cần đảm bảo không có vật thể chạm vào khi đang hoạt động.
Ưu điểm nổi bật của STM2N-222B024-M
Công tắc cho phép giảm áp lực lên đầu cảm biến nhờ khả năng điều chỉnh khoảng cách khi đóng cửa. Điều này rất quan trọng với các cửa có đầu dẹt hoặc bằng cao su – tránh tình trạng nén quá mức gây mài mòn. Thiết bị hoạt động ổn định trong điều kiện nhiệt độ từ -20°C đến 55°C. Đồng thời, Chịu được điện áp 230 V AC hoặc 24 V DC.
Kết luận về STM2N-222B024-M
Thiết bị phù hợp để thay thế trong các hệ thống yêu cầu kiểm soát an toàn cơ bản. Đặc biệt khi cần kết nối trực tiếp với mạch điện. Đồng thời, Phản hồi theo trạng thái mở – đóng của cửa. Tính ổn định và khả năng điều chỉnh đều đáp ứng nhu cầu vận hành thực tế tại nhà máy.
